Kako se kuje čelik? Proces, tehnike i primjene

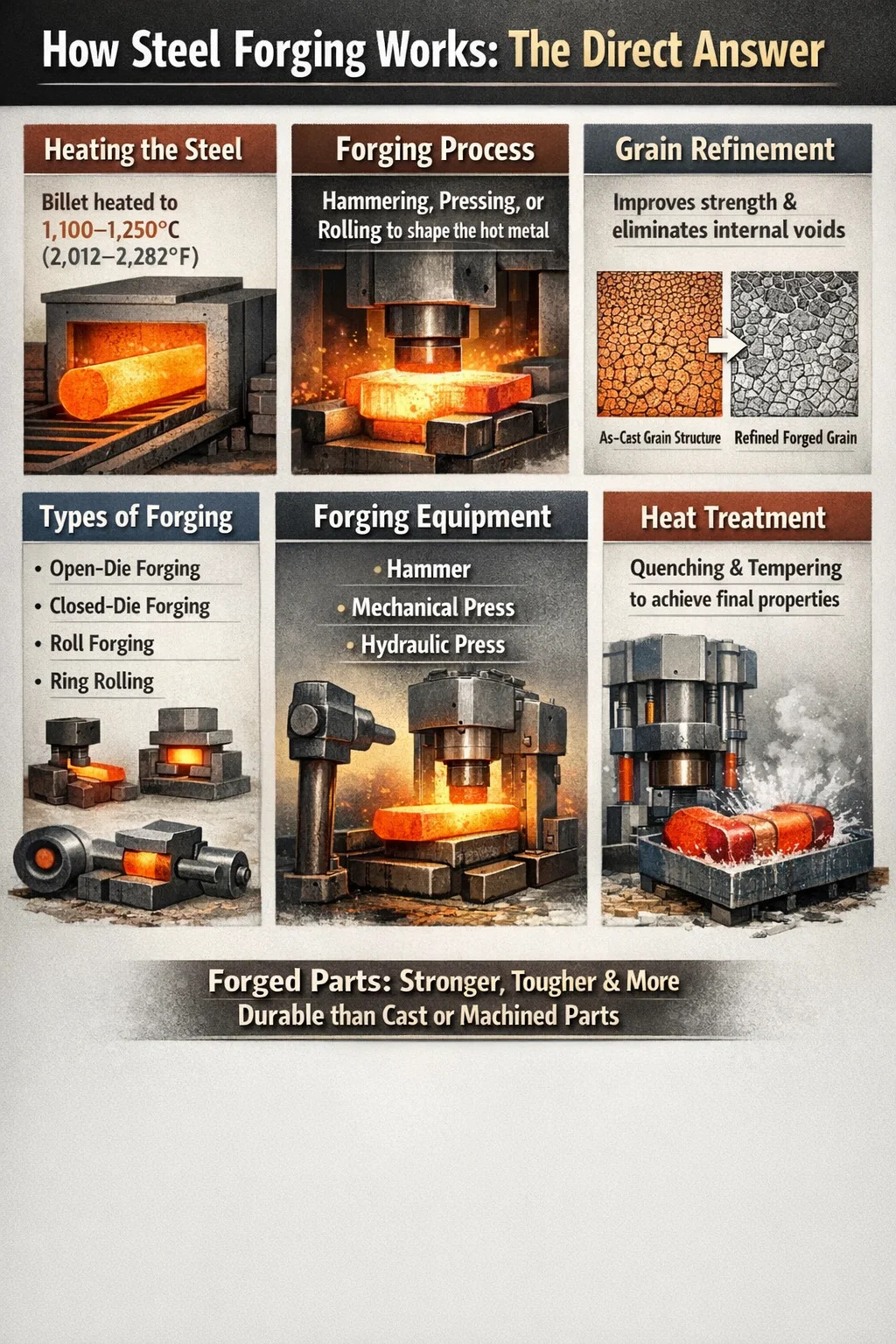

Kako funkcionira kovanje čelika: izravan odgovor

Kovanje čelika je proces oblikovanja čelika primjenom sile pritiska — bilo putem udaranja čekićem, prešanjem ili valjanjem — dok se metal zagrijava do temperature koja ga čini plastičnim i obradivim, ali ne rastaljenim. Rezultat je dio sa vrhunska mehanička svojstva u usporedbi s lijevanim ili strojno obrađenim komponentama, jer proces kovanja pročišćava unutarnju strukturu zrna i eliminira unutarnje šupljine.

U praktičnom smislu, čelična gredica ili ingot se zagrijava do između 1100°C i 1250°C (2012°F do 2282°F) za vruće kovanje — najčešća industrijska metoda — zatim se stavlja pod prešu ili čekić koji ga deformira u željeni oblik. Oblikovani dio se zatim hladi u kontroliranim uvjetima i dovršava strojnom obradom, toplinskom obradom ili površinskom obradom.

Ovo nije samo jedna tehnika, već skup povezanih procesa. Ovisno o geometriji dijela, obujmu proizvodnje, potrebnim tolerancijama i stupnju materijala, proizvođači biraju između otvorenog kovanja, zatvorenog kovanja (utiskivanje), kovanja u valjcima, prstenastog valjanja ili izotermnog kovanja. Svaki od njih donosi različite kompromise između iskorištenja materijala, cijene kalupa, točnosti dimenzija i moguće složenosti.

Sirovina: Odabir pravog čelika za kovanje

Ne kuje se svaka vrsta čelika na isti način. Sadržaj ugljika, legirajući elementi i čistoća taline utječu na to kako materijal teče pod pritiskom i kakva svojstva postiže gotovi dio. Čelici za kovanje općenito su grupirani kako slijedi:

• Niskougljični čelici (0,05–0,30% C): Vrlo duktilan i jednostavan za kovanje; koristi se za konstrukcijske dijelove, vijke i osovine koji ne zahtijevaju veliku tvrdoću.
• Srednje ugljični čelici (0,30–0,60% C): Radni konj industrije kovanja; kvalitete poput AISI 1040 i 4140 koriste se za radilice, klipnjače, zupčanike i osovine.
• Čelici s visokim udjelom ugljika (0,60–1,00% C): Tvrđi i čvršći, ali osjetljiviji na pucanje tijekom kovanja; koristi se za opruge, tračnice i alate za rezanje.
• Legirani čelici (serije 4000, 8000): Dodaci kroma, molibdena, nikla i vanadija poboljšavaju očvrsljivost i žilavost; uobičajeni u zrakoplovstvu i teškim strojevima.
• Nehrđajući čelici (serije 300 i 400): Zahtijevaju veće pritiske kovanja i strožu kontrolu temperature; koristi se u kemijskoj, prehrambenoj i medicinskoj primjeni.

Materijal za kovanje stiže u obliku okruglih šipki, trupaca izrezanih od valjanih šipki ili ingota za vrlo velike dijelove. Težina trupaca za automobilske komponente obično se kreće od 0,5 kg do 30 kg , dok veliki industrijski otkovci — poput turbinskih osovina ili prirubnica tlačnih posuda — mogu početi od ingota teških nekoliko tona.

Zagrijavanje čelika: temperatura, peći i kontrola kamenca

Zagrijavanje je mjesto gdje proces kovanja zapravo počinje, i mnogo je kontroliraniji nego što to sugerira slika užarene šipke izvučene iz vatre. Pogrešna temperatura — čak i za 50°C — može značiti napuknute otkivke, prekomjerno trošenje kalupa ili dijelove koji nisu prošli inspekciju.

Rasponi temperature kovanja prema vrsti čelika

Industrijske peći za kovanje su plinske rotacijske peći, potisne peći ili indukcijski sustavi grijanja. Indukcijsko grijanje postalo je dominantno za masovnu proizvodnju manjih gredica jer zagrijava gredicu promjera 50 mm na temperaturu kovanja u ispod 60 sekundi , eliminira površinsko kamenčenje gotovo u potpunosti i koristi se grubo 30–40% manje energije od ekvivalentnih sustava plinskih peći.

Kamenac — sloj željeznog oksida koji se stvara na površini tijekom grijanja u plinskoj peći — uporan je problem. Ako se kamenac utisne u površinu dijela kontaktom matrice, stvara površinske nedostatke koji zahtijevaju dodatnu strojnu obradu ili uzrokuju odbacivanje. Mlaznice za uklanjanje kamenca pod visokim pritiskom rade na 150–200 bara su standardne na linijama za prešanje za pjeskarenje neposredno prije nego što trupac uđe u matricu.

Otvoreno kovanje: Fleksibilnost za velike i prilagođene dijelove

Otvoreno kovanje — koje se također naziva slobodno kovanje ili kovačko kovanje — koristi ravne matrice u obliku slova V ili jednostavne konture koje ne obuhvaćaju obradak. Operater ili automatizirani sustav rotira i premješta trupac između svakog pritiska preše, postupno ga radeći u željeni oblik. Ova tehnika daje kovačnici ogromnu fleksibilnost: jedan set ravnih matrica može proizvesti bilo koji broj različitih oblika dijelova jednostavno mijenjanjem načina na koji se manipulira obratkom.

Kovanje u otvorenom kalupu je metoda izbora za dijelove koji su preveliki za zatvorene kalupe — osovine rotora turbina, osovine brodskih propelera, velike prirubnice, školjke posuda pod pritiskom i valjci mlina. Ovako proizvedeni dijelovi mogu težiti od nekoliko kilograma do nekoliko stotina tona . Preša od 300 MN u drugoj kineskoj grupi teške industrije jedna je od najvećih na svijetu, sposobna kovati komponente od titana i čelika za nuklearne elektrane i strukture zrakoplova.

Redoslijed procesa za veliko vratilo obično izgleda ovako:

1. Ingot se lijeva i ostavlja da se skrutne; gornji (uspon) i donji (stražnji dio) dijelovi sa segregacijom i šupljinama su odrezani, uklanjajući do 20–25% izvorne težine ingota .
2. Preostali ingot se ponovno zagrijava i savija (komprimira aksijalno) kako bi se razbila lijevana zrnasta struktura i zatvorile unutarnje šupljine.
3. Gredica se izvlači (izdužuje) pod prešom, okrećući se postupno između poteza kako bi se materijal ravnomjerno obradio.
4. Za velike komade potrebno je višestruko ponovno zagrijavanje kako bi se održala radna temperatura iznad granice završnog kovanja.
5. Grubo kovanje se grubo obrađuje kako bi se uklonile površinske nepravilnosti i ultrazvučno provjerava na unutarnje nedostatke.

Iskorištenje materijala kod kovanja s otvorenim kalupom niže je nego kod rada sa zatvorenim kalupom — obično 60-75% početne težine ingota završi u gotovom otkovku. Ostatak se uklanja kao usjev, kamenac i materijal za strojnu obradu. Unatoč tome, za vrlo velike ili jednokratne dijelove, niski troškovi kalupa čine otvoreni kalup jedinom ekonomski isplativom opcijom.

Zatvoreno kovanje: Precizna i velika proizvodnja

Zatvoreno kovanje - koje se naziva i kovanje s otiskom - koristi usklađene gornje i donje polovice matrice koje sadrže točan negativni otisak gotovog dijela. Kada se preša zatvori, zagrijana čelična gredica ispunjava šupljinu matrice i poprima precizan oblik otiska. Višak metala se istiskuje u tanki prsten koji se naziva bljesak, koji se kasnije odrezuje.

Ovo je dominantna metoda za proizvodnju velikih količina strukturnih i mehaničkih komponenti: automobilskih klipnjača, zglobova upravljača, glavčina kotača, nosača krila zrakoplova i ručnih alata. Suvremenim kovanjem u zatvorenom kalupu postižu se dimenzijske tolerancije od ±0,5 mm ili više na komponentama srednje veličine, značajno smanjujući naknadnu strojnu obradu u usporedbi s lijevanjem.

Multi-Station Die Sequence

Složeni dijelovi rijetko se iskovaju do konačnog oblika u jednom udarcu. Blok matrice podijeljen je na više stanica za otiskivanje poredanih u nizu:

• Puniji dojam: Redistribuira metal uzdužno, smanjujući poprečni presjek na određenim točkama.
• Otisak rubnika: Skuplja metal u određenim zonama i grubo oblikuje profil presjeka.
• Dojam blokatora: Prethodno oblikuje izradak u oblik koji je vrlo sličan konačnom dijelu, ali s većim radijusom i većim propuhom.
• Dojam finišera: Dovodi dio do konačne geometrije, oblikujući fine detalje i uske radijuse. Flash se generira ovdje.

Za tipičnu automobilsku klipnjaču od AISI 4140, cijeli slijed - od umetanja gredice do izvlačenja brzo dotjeranog otkovka - traje ispod 30 sekundi na suvremenoj mehaničkoj preši od 25 000 do 40 000 kN. Jedna linija kovanja može proizvesti 600 do 1200 klipnjača na sat .

Flash i korištenje materijala

Flash obično predstavlja 10–20% težine trupca u konvencionalnom zatvorenom kovanju. Kovanje bez fleka — varijanta gdje je matrica potpuno zatvorena, a volumen gredice točno usklađen sa šupljinom — može eliminirati ovaj otpad, ali zahtijeva vrlo točnu pripremu gredice i veće sile prešanja. Koristi se za dijelove kao što su prazni zupčanici i prstenovi ležaja gdje ušteda troškova materijala opravdava dodatnu složenost.

Kovanje valjaka i valjanje prstena: specijalizirane metode oblikovanja

Osim dviju glavnih kategorija kovanja, vrijedi razumjeti nekoliko specijaliziranih procesa kovanja čelika jer oni dominiraju određenim kategorijama proizvoda.

Kovanje valjaka

Kod valjkastog kovanja, zagrijana gredica prolazi između dva suprotno rotirajuća valjka s oblikovanim utorima strojno urezanim u njihove površine. Kako trupac prolazi kroz njega, valjci smanjuju njegov poprečni presjek i izdužuju ga, raspoređujući metal u preciznom uzorku potrebnom za sljedeću operaciju kovanja. Kovanje na valjcima naširoko se koristi kao korak predoblikovanja prije kovanja izduženih dijelova poput klipnjača i lisnatih opruga u zatvorenom kalupu. Poboljšava raspodjelu materijala i smanjuje broj potrebnih otisaka zatvorene matrice, smanjujući trošenje matrice i vrijeme ciklusa.

Prsten Rolling

Valjanjem prstena proizvode se bešavni prstenovi probijanjem rupe u proizvodu za kovanje u obliku diska i njegovim širenjem između pogonskog glavnog valjka i pomoćnog valjka dok ravni aksijalni valjci kontroliraju visinu prstena. Rezultat je bešavni prsten sa kontinuirano tekućom zrnastom strukturom oko njegovog oboda - značajna strukturna prednost u odnosu na prstenove izrezane iz ploče ili proizvedene zavarivanjem.

Valjani prstenovi u rasponu su od malih ležajeva koji vagaju ispod 1 kg na masivne prirubnice vjetroturbina i prirubnice posude nuklearnog reaktora čiji vanjski promjeri prelaze 8 metara i težine iznad 100 tona . Zrakoplovna industrija uvelike se oslanja na prstenasto valjane komponente od titana i čelika za kućišta, okvire i pregrade mlaznih motora.

Hladno i toplo kovanje: obrada čelika ispod vrućine

Vruće kovanje nije jedina opcija. Hladno kovanje — koje se izvodi na ili blizu sobne temperature — i toplo kovanje — obično na 650-900°C za čelik — nude različite kombinacije završne obrade površine, točnosti dimenzija i mehaničke izvedbe.

Hladno kovanje

Hladno kovanje čelika oslanja se na otvrdnuće: kako se metal plastično deformira, njegova se gustoća dislokacija povećava i on postaje sve jači. Dijelovi proizvedeni hladnim kovanjem mogu postići površinske obrade Ra 0,4–1,6 µm a tolerancije dimenzija strože od ±0,05 mm bez ikakve strojne obrade. Proizvodnja velikih količina vijaka, matica, vijaka i hladno oblikovanih zupčanika primarne su primjene.

Ograničenje su potrebne velike snage. Hladno kovanje čelika s niskim udjelom ugljika zahtijeva naprezanje tečenja od 500–800 MPa , u usporedbi s 80–150 MPa za isti materijal pri vrućim temperaturama kovanja. Matrice se brzo troše, a čelik se obično mora žariti i ponovno podmazati (često sa sustavima fosfat-sapun) između faza za operacije oblikovanja u više prolaza.

Toplo kovanje

Toplo kovanje nalazi se između toplog i hladnog u smislu temperature i ishoda. Na međutemperaturama, napetost tečenja je smanjena u usporedbi s hladnom obradom - smanjujući zahtjeve za tonažom preše - dok su kvaliteta površine i preciznost dimenzija mnogo bolji od vrućeg kovanja jer se stvara manje kamenca i toplinsko skupljanje je manje. Toplo kovanje se sve više koristi za precizne zupčanike i komponente CV zglobova u automobilskom pogonu, gdje kombinacija točnosti gotovo neto oblika i dobrog integriteta površine smanjuje ukupne troškove proizvodnje u usporedbi sa sekvencama vruće kovanje pa stroj.

Oprema za kovanje: čekići, mehaničke preše i hidraulične preše

Stroj koji isporučuje silu kovanja oblikuje ekonomičnost, sposobnost i izlaznu brzinu operacije jednako kao i dizajn matrice. Tri glavne vrste strojeva dominiraju industrijskim kovanjem čelika:

Čekići za kovanje

Čekići isporučuju energiju ispuštanjem ili guranjem ovna velikom brzinom prema dolje. Energija deformacije je kinetička energija pokretnog štapa. Gravitacijski čekići su najjednostavniji tip; električni čekići koriste paru, komprimirani zrak ili hidraulički tlak za ubrzavanje udara, postižući energiju udara od 5 kJ do preko 1.000 kJ za velike parne čekiće dvostrukog djelovanja. Čekići su prikladni za kovanje složenih oblika u otvorenom kalupu jer višestruki brzi udarci mogu progresivno obraditi materijal. Visoka stopa naprezanja udaraca čekićem također znači kraće vrijeme kontakta matrice i manje toplinsko opterećenje matrice.

Mehaničke preše za kovanje

Mehaničke preše koriste ekscentričnu polugu pogonjenu zamašnjakom za pretvaranje rotacijske energije u jedan hod bata po okretaju. Kapaciteti se kreću od 5.000 kN do 125.000 kN . Njihov fiksni hod i predvidljivi položaj cilindra čine ih idealnima za rad s višestrukim otiscima u zatvorenim kalupima s velikom ponovljivošću dimenzija. Mehanička preša od 63 000 kN — uobičajena veličina za teške automobilske otkovke — obično radi na 40-80 udaraca u minuti , što omogućuje vrlo visoke stope proizvodnje.

Hidraulične preše za kovanje

Hidrauličke preše stvaraju silu kroz tekućinu pod visokim pritiskom koja djeluje na cilindar. Za razliku od mehaničkih preša, one mogu držati punu tonažu tijekom cijelog hoda i mogu se programirati sa složenim profilima brzine i sile. Zbog toga su bitni za izotermno kovanje zrakoplovnih superlegura, gdje su potrebne male brzine deformacije kako bi se izbjeglo adijabatsko zagrijavanje i pucanje, te za vrlo velike operacije otvorenog kalupa. Najveće svjetske preše za kovanje — uključujući 750 MN pritisnite u VSMPO-AVISMA u Rusiji - su hidraulički.

Što se događa sa strukturom zrna tijekom kovanja čelika

Mehanička superiornost otkovaka u odnosu na odljevke dolazi izravno od onoga što kovanje čini unutarnjoj mikrostrukturi čelika. Razumijevanje ovoga objašnjava zašto su otkovci specificirani za kritične primjene čak i kada koštaju znatno više.

Lijevani čelik sadrži grubu dendritsku zrnatu strukturu s kemijskom segregacijom između granica zrna i unutarnjih šupljina skupljanja ili poroznosti. Kada se ovaj materijal kuje, nekoliko stvari se događa istovremeno:

• Pročišćavanje zrna: Velika lijevana zrna se razbijaju plastičnom deformacijom i zatim rekristaliziraju u manja, jednoličnija zrna s jednakom osi tijekom i nakon vruće obrade. Manja zrna znače bolju žilavost i otpornost na zamor.
• Zatvaranje praznina: Unutarnja poroznost i mikroskupljanje su zbijeni i zavareni zatvoreni tlačnim naprezanjem kovanja, posebno u višeprolaznim operacijama otvorenog kalupa s visokim omjerima redukcije.
• Protok vlakana: Nemetalni uključci i karbidni stringeri izduženi su i poravnati sa smjerom strujanja metala, stvarajući uzorak strujanja zrna. Kada je kalup za kovanje pravilno dizajniran, ovaj tok vlakana prati konturu dijela, a linije toka zrna idu paralelno s osi naprezanja u radu — značajno poboljšavajući otpornost na zamor u usporedbi sa strojno obrađenim izratkom gdje su linije toka prorezane.
• Homogenizacija: Ponovljeno zagrijavanje i deformacija ravnomjernije raspoređuju elemente legure, smanjujući gradijente sastava koji slabe lijevane strukture.

Dobro iskovana čelična komponenta može se pokazati do 40% veća čvrstoća na zamor, 20% veća vlačna čvrstoća i izrazito superiorna udarna žilavost u usporedbi s lijevanom komponentom istog nominalnog sastava. U primjenama poput stajnog trapa zrakoplova ili automobilskih radilica — gdje su ciklička opterećenja i povremena udarna opterećenja pokretači dizajna — to nisu marginalni dobici.

Toplinska obrada nakon kovanja: završetak metalurškog ciklusa

Za većinu otkovaka od legiranog čelika, sama operacija kovanja ne daje potrebna konačna mehanička svojstva. Toplinska obrada nakon kovanja je korak koji zaključava ciljnu kombinaciju čvrstoće, tvrdoće i žilavosti.

Normaliziranje

Grijanje na 850-950°C a zračno hlađenje pročišćava strukturu zrna i homogenizira mikrostrukturu nakon kovanja. Normalizacija se često navodi kao osnovni tretman za otkivke od ugljika i niskolegiranog čelika prije završne strojne obrade i ponekad je jedina toplinska obrada potrebna za primjene s nižim učinkom.

Kaljenje i temperiranje (Q&T)

Za otkivke od legiranog čelika visokih performansi, austenitizacija (obično 830-900°C ), kaljenje u vodi, ulju ili polimeru, a zatim kaljenje na 450-680°C je standardni put za postizanje visoke čvrstoće uz odgovarajuću žilavost. Otkovak od čelika AISI 4340 u Q&T stanju može postići vlačnu čvrstoću od 1.000–1.800 MPa ovisno o temperaturi kaljenja, što ga čini prikladnim za konstrukcijske komponente zrakoplova i pogonske dijelove za teške uvjete rada.

Žarenje i otklanjanje naprezanja

Veliki otkovci sa složenom geometrijom mogu zadržati značajna zaostala naprezanja od neravnomjernog hlađenja nakon kovanja. Žarenje za ublažavanje stresa 550-650°C — ispod temperature transformacije — smanjuje zaostalo naprezanje bez značajne promjene tvrdoće, sprječavajući deformaciju tijekom završne strojne obrade. Ovaj korak je standardna praksa za velika tijela ventila, blokove kalupa i komponente tlačne posude.

Kontrola i ispitivanje kvalitete u kovanju čelika

Čelični otkovci namijenjeni kritičnim primjenama podvrgavaju se rigoroznom režimu inspekcije koji pokriva površinsku i unutarnju kvalitetu. Specifični potrebni testovi ovise o industrijskom standardu — ASTM, EN, JIS ili specifikacijama specifičnim za kupca — ali sljedeće se široko primjenjuje:

• Ultrazvučno ispitivanje (UT): Zvučni valovi visoke frekvencije otkrivaju unutarnje nedostatke - pukotine, šupljine, uključke - koji su nevidljivi na površini. Potreban za gotovo sve otkovke zrakoplovne, nuklearne i tlačne opreme; kriteriji prihvatljivosti definirani su prema zoni (npr. nema indikacija koje prelaze 2 mm ekvivalenta rupe ravnog dna u zoni provrta).
• Inspekcija magnetskim česticama (MPI): Otkriva površinske i pripovršinske pukotine u feromagnetskim čelicima magnetiziranjem dijela i primjenom suspenzije čestica željeza. Standardno za automobilske otkivke kritične za sigurnost poput zglobova upravljača i glavčina kotača.
• Ispitivanje tvrdoće: Tvrdoća po Brinellu ili Rockwellu izmjerena na strojno obrađenim površinama potvrđuje da je toplinska obrada postigla ciljni raspon svojstava.
• Ispitivanje zatezanjem i udarom: Ispitivanja razaranja na zasebno kovanim ispitnim kuponima — ili iz produžetaka ukovanih na dio — provjeravaju granicu razvlačenja, krajnju vlačnu čvrstoću, istezanje i udarnu energiju Charpy V-zareza na određenim temperaturama.
• Dimenzionalna inspekcija: CMM (koordinatni mjerni stroj) provjera svih kritičnih dimenzija prema inženjerskom crtežu, uz potpunu sljedivost mjernih podataka.

Ispitivanje makrojetkanjem — rezanje, poliranje i jetkanje poprečnog presjeka otkovka s razrijeđenom kiselom otopinom — otkriva linije toka zrna, potvrđuje da slijede željeni uzorak i otkriva sve unutarnje odvajanja, cijevi ili šavove koje bi UT mogao propustiti. Ovaj test se obično specificira za kvalifikaciju prvog artikla novih dizajna kalupa.

Uobičajeni nedostaci u čeličnim otkovcima i njihovi uzroci

Čak i dobro kontrolirani postupci kovanja proizvode neispravne dijelove. Prepoznavanje temeljnog uzroka svake vrste kvara ključno je za ispravljanje procesa prije nego što se nakupe velike količine otpada.

Gdje se koriste dijelovi od kovanog čelika: primjena u industriji

Čelični otkovci nalaze se u gotovo svakoj industriji gdje komponente moraju izdržati velika naprezanja, opetovana opterećenja ili povišene temperature. Sljedeći sektori čine veliku većinu globalne proizvodnje kovanja:

Automobilska industrija

Automobilski sektor troši otprilike 60% svih otkivaka proizvedenih u svijetu . Tipično osobno vozilo sadrži više od 250 kovanih komponenti: radilice, klipnjače, bregaste osovine, zupčanici prijenosa, zglobovi upravljača, glavčine kotača, kočione čeljusti, poluge ovjesa i kućišta CV zglobova. Prijelaz na električna vozila mijenja kombinaciju - manje koljenastih vratila i klipova - ali povećava potražnju za velikim strukturnim elementima kućišta baterija i osovinama elektromotora.

Zrakoplovstvo i obrana

Zrakoplovni otkovci podliježu najstrožim zahtjevima za certificiranje materijala i procesa u bilo kojoj industriji. Strukturne komponente konstrukcije zrakoplova - poluge krila, okviri trupa, podupirači stajnog trapa - i komponente motora - diskovi kompresora, diskovi turbina, osovine - gotovo su isključivo kovani. Jedan širokotrupni komercijalni zrakoplov sadrži preko 1.500 kovanih dijelova , mnogi od njih su veliki aluminijski ili titanijski komadi, a ne čelični, ali čelični otkovci visoke čvrstoće dominiraju u podvozju i sustavima za aktiviranje.

Proizvodnja nafte, plina i električne energije

Prirubnice tlačnih posuda, tijela ventila, spojnice cjevovoda, komponente ušća bušotine i rotori turbina kritične su primjene kovanja u energetskom sektoru. Ovi dijelovi rade pod visokim pritiskom, visokom temperaturom i često korozivnim okruženjima gdje bi poroznost lijevanja bila neprihvatljiv rizik. Veliki otkovci rotora turbina za parne elektrane mogu težiti preko 200 tona nakon završne strojne obrade i zahtijevaju mjesece kovanja, toplinske obrade i testiranja prije isporuke.

Građevinska i rudarska oprema

Gusjenice, lančanici, zubi žlica, svrdla za kamen i strukturne igle u teškoj konstrukciji i rudarskoj opremi oslanjaju se na kovani čelik zbog svoje otpornosti na udarce i abraziju. Ekstremno visoka dinamička opterećenja koja se vide kod ovih komponenti - veliki zub kašike bagera može apsorbirati desetke tisuća ciklusa udara po smjeni - čine vrhunsku žilavost otkovaka ključnom za prihvatljiv radni vijek.

Suvremeni razvoj tehnologije kovanja čelika

Temeljna fizika kovanja čelika nije se promijenila - metal i dalje teče pod pritiskom kada se zagrije - ali tehnologija koja okružuje proces značajno je napredovala u posljednja dva desetljeća.

Simulacija analize konačnih elemenata (FEA). procesa kovanja — pomoću softvera kao što je Deform, FORGE ili Simufact — omogućuje inženjerima predviđanje protoka metala, distribucije naprezanja, naprezanja matrice i potencijalnih mjesta oštećenja prije rezanja jedne matrice. Ovo je dramatično smanjilo broj ponavljanja testiranja kalupa potrebnih za složene nove dijelove, skraćujući vrijeme i troškove razvoja kalupa za 30–50% u mnogim slučajevima.

Servo upravljane hidrauličke i servomehaničke preše omogućuju programabilne profile brzine udarca, omogućujući toplo i izotermno kovanje materijala koji su prethodno zahtijevali posebnu opremu ili uopće nisu bili izvedivi u kovanju pod kalupom. Batan se može usporiti u kritičnim fazama kako bi se kontroliralo stvaranje topline i protok metala ili ubrzati kako bi se optimiziralo vrijeme ciklusa na manje osjetljivim operacijama.

Automatizirane ćelije za kovanje Kombinacija indukcijskih grijača, robotsko rukovanje gredicama, višeosni sustavi prijenosa preše i in-line vizualna inspekcija omogućili su pokretanje velikih obujmskih linija za kovanje u zatvorenom kalupu s minimalnim izravnim radom. Moderna linija za kovanje automobila može imati jedan operater koji nadzire četiri do šest preša , s kontrolom kvalitete kojom se upravlja laserskim skeniranjem i sustavima strojnog vida na kraju linije.

Precizno kovanje gotovo neto oblika — proizvodnja dijelova tako blizu konačne geometrije da je strojna obrada svedena na lagani završni prolaz samo na funkcionalnim površinama — sve je češća za automobilske zupčanike i komponente ležajeva. Ovaj pristup smanjuje vrijeme strojne obrade, poboljšava iskoristivost materijala i čuva koristan protok zrna koji bi inače strojna obrada uništila na površini dijela.
