Što su legure čelika? Vrste, stupnjevi i primjene

Što su legure čelika? Izravan odgovor

Čelične legure nastaju kombiniranjem željeza i ugljika s jednim ili više dodatnih legirajućih elemenata — kao što su krom, nikal, molibden, vanadij, mangan ili volfram — kako bi se proizveli materijali sa specifičnim mehaničkim, toplinskim ili kemijskim svojstvima koja obični ugljični čelik ne može isporučiti sam. Široka obitelj dijeli se na dvije velike grane: niskolegirani čelici , koji sadrže manje od 8% ukupnih legirajućih elemenata, i visokolegirani čelici , koji prelaze taj prag i uključuju nehrđajuće čelike i alatne čelike.

Unutar te obitelji, otkivci od legiranog čelika zauzimaju ključnu industrijsku nišu. Kada se legirani čelik oblikuje kovanjem — procesom komprimiranja zagrijanog metala pod visokim tlakom — dobivene komponente pokazuju profinjenu strukturu zrna, vrhunsku otpornost na zamor i strožu toleranciju dimenzija od odljevaka ili strojno obrađenih šipki. Industrije od nafte i plina do zrakoplovstva i proizvodnje električne energije uvelike se oslanjaju na otkivke od legiranog čelika za dijelove koji moraju preživjeti ekstremna opterećenja, temperaturu ili korozivna okruženja.

Odjeljci u nastavku raščlanjuju ključne obitelji legura, njihov sastav, ulogu svakog legirajućeg elementa i kako kovanje pretvara sirovi legirani čelik u komponente visokih performansi.

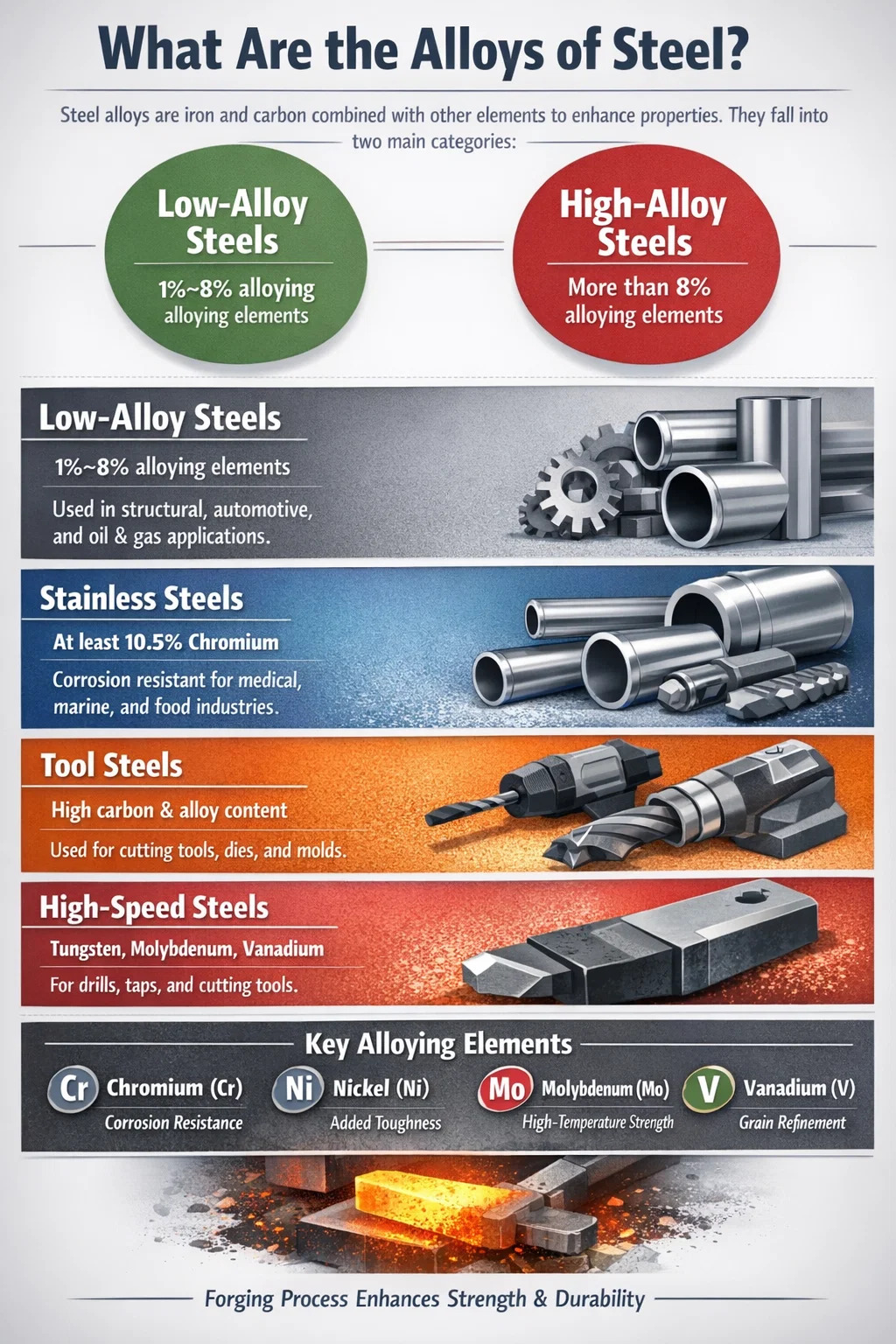

Glavne kategorije čeličnih legura

Klasifikacija čeličnih legura slijedi nekoliko preklapajućih sustava — prema ukupnom sadržaju legure, prema primarnom legirajućem elementu i prema krajnjoj upotrebi. Najpraktičniji okvir za inženjere i kupce je kombinacija razine sadržaja legure i identiteta primarnog elementa.

Niskolegirani čelici

Ovi čelici sadrže između 1% i 8% ukupnih legirajućih elemenata. Oni su radni konji građevinskog inženjerstva, proizvodnje tlačnih posuda i velikih otkovaka od legiranog čelika. Uobičajeni stupnjevi uključuju AISI 4130, 4140, 4340 i 8620. Otkovak razreda 4340, na primjer, može postići vlačnu čvrstoću od 1080–1470 MPa ovisno o toplinskoj obradi, što ga čini izborom za komponente stajnog trapa zrakoplova, koljenasta vratila i zupčanike za teške uvjete rada.

Visokolegirani čelici

Kada ukupni legirajući elementi prelaze 8%, čelik se klasificira kao visokolegirani. Komercijalno najznačajniji podskup je nehrđajući čelik, koji zahtijeva najmanje 10,5% kroma kako bi se formirao pasivni oksidni sloj otporan na koroziju. Ovdje također spadaju brzorezni alatni čelici, čelici za ležajeve i legure otporne na toplinu. Martenzitni čelici — specijalizirana visokolegirana skupina koja sadrži 18–25 % nikla — postižu ultravisoku čvrstoću (do 2400 MPa ) putem mehanizma starenja na martenzitu umjesto konvencionalne obrade kaljenjem i popuštanjem.

Nehrđajući čelici

Nehrđajući čelik tehnički je podskup visokolegiranog čelika, ali se o njemu gotovo uvijek raspravlja zasebno zbog njegove veličine i raznolikosti. Četiri glavne porodice su austenit (serija 300), ferit (serija 400), martenzit (serija 400 i 500) i dupleks (2205, 2507). Duplex kvalitete kombiniraju austenitnu i feritnu mikrostrukturu i nude grubo dvostruku granicu tečenja standarda 316L uz zadržavanje usporedive otpornosti na koroziju — razlog zbog kojeg dominiraju dijelovima cjevovoda i pumpi za naftu i plin u moru, često proizvedenih kao otkivci od nehrđajućeg čelika.

Alatni čelici

Alatni čelici su visoko-ugljični, visokolegirani tipovi konstruirani za tvrdoću, otpornost na habanje i stabilnost dimenzija na povišenim temperaturama. Grupe uključuju kaljenje u vodi (serija W), kaljenje u ulju (serija O), kaljenje na zraku (serija A), tip D (visoki sadržaj kroma), čelik za vruću obradu (serija H) i brzorezne čelike (serije M i T). Vrsta poput M2 brzoreznog čelika sadrži otprilike 6% volframa, 5% molibdena, 4% kroma i 2% vanadija , dajući mu izuzetnu crvenu tvrdoću za rezne alate koji rade na temperaturama blizu 600°C.

Ključni legirajući elementi i njihovi učinci na čelik

Svaki element dodan čeliku proizvodi specifične, predvidljive promjene u mikrostrukturi i svojstvima. Razumijevanje ovih učinaka ključno je pri specifikaciji otkovaka od legiranog čelika, jer temperature kovanja, brzine hlađenja i toplinske obrade nakon kovanja moraju uzeti u obzir kemijski sastav legure.

Prokaljivost — sposobnost čelika da se očvrsne na određenu dubinu — jedan je od najkritičnijih parametara za otkivke od legiranog čelika. Debeli dio kovanja koji se ne stvrdne kroz svoju jezgru imat će meku unutrašnjost koja ograničava nosivost. Krom, molibden i mangan značajno povećavaju kaljivost, što je razlog zašto su stupnjevi poput 4140 (Cr-Mo) i 4340 (Ni-Cr-Mo) tako naširoko specificirani za velike otkovke.

Uobičajene vrste legiranih čelika i njihova primjena u stvarnom svijetu

Odabir stupnja rijetko je apstraktan — pokreću ga specifični radni uvjeti, geometrija i ograničenja troškova. Niže navedeni stupnjevi predstavljaju komercijalno najznačajnije legirane čelike, od kojih se mnogi rutinski prerađuju kao otkivci od legiranih čelika.

AISI 4140 (krom-molibden čelik)

Možda najsvestraniji niskolegirani čelik koji se danas proizvodi, 4140 sadrži otprilike 0,95% kroma i 0,20% molibdena uz 0,38–0,43% ugljika. U kaljenom i otpuštenom stanju postiže vlačnu čvrstoću od 850–1000 MPa uz dobru otpornost na zamor. Koristi se za osovine, osovine pumpi, spojke, klipnjače i zupčanike. Kao otkovci od legiranog čelika, 4140 komponenata nalazi se u cijelom naftnom polju — u bušotinama, prevodnicima i kelly šipkama — jer je kvaliteta otporna na torzijski zamor u okruženjima u bušotini.

AISI 4340 (nikl-krom-molibden čelik)

Dodatak otprilike 1,65–2,00% nikla na bazi Cr-Mo od 4340 dramatično poboljšava žilavost i otvrdnjavanje u velikim presjecima. Ovaj stupanj je standard za zrakoplovne strukturne otkovke, uključujući pregrade, spojeve krila i komponente stajnog trapa. Može se toplinski obraditi do minimalne vlačne čvrstoće od 1470 MPa uz zadržavanje Charpyjevih udarnih vrijednosti iznad 20 J na –40°C. AMS 6415 i AMS 6414 su specifikacije za nabavu u zrakoplovstvu za ovaj stupanj, pri čemu potonji zahtijeva ponovno taljenje u vakuumskom luku (VAR) za vrhunsku čistoću.

AISI 8620 (čelik za pougljenjivanje nikal-krom-molibden)

Gradacija 8620 je čelik za cementaciju. Nizak sadržaj ugljika u jezgri (0,18–0,23%) održava unutrašnjost čvrstom, dok naugljičenje površine na 0,8–1,0% ugljika stvara čvrsto kućište otporno na habanje. Nakon naugljičavanja i kaljenja postiže se površinska tvrdoća 58–62 HRC , dok jezgra ostaje na 25–35 HRC. Zupčanici, zupčanici i bregaste osovine klasična su primjena za kovanje od legure čelika 8620 u proizvodnji automobila i teške opreme.

AISI 52100 (čelik s visokim sadržajem ugljika i kroma)

S otprilike 1,0% ugljika i 1,5% kroma , 52100 dizajniran je za otpornost na zamor kotrljajućim kontaktom u ležajevima i kuglicama. Nakon stvrdnjavanja postiže površinsku tvrdoću od 60–64 HRC. Njegovi iznimno strogi zahtjevi za čistoćom - nizak sadržaj sumpora, fosfora, kisika i inkluzija - znači da se 52100 često proizvodi putem elektroslag taljenja (ESR). Kovani prstenovi ležaja od 52100 nadmašuju strojno obrađene šipke zbog povoljnog poravnanja protoka zrna s geometrijom prstena.

P91 i P92 (9% kromni čelici otporni na puzanje)

P91 (9Cr-1Mo-V-Nb) i P92 (9Cr-2W-0,5Mo-V-Nb) su krom-molibden čelici projektirani za parne sustave u postrojenjima za proizvodnju električne energije koja rade iznad 565°C. P91 otkovci koji se koriste u tijelima ventila, parnim komorama i kućištima turbina moraju održavati mikrostrukturnu stabilnost tijekom projektiranog životnog vijeka 200 000 sati . Ovi stupnjevi zahtijevaju pažljivu toplinsku obradu nakon zavarivanja i kovanja (obično 760°C normalizacija i 760°C kaljenje) kako bi se postigla odgovarajuća kaljena martenzitna mikrostruktura.

Hadfield manganski čelik (klasa 1.3401 / ASTM A128)

Hadfieldov čelik sadrži otprilike 11–14% mangana i 1,0–1,4% ugljika . Njegova definirajuća karakteristika je austenitno otvrdnjavanje: pod udarnim ili tlačnim opterećenjem, površina očvrsne od otprilike 200 HB do preko 550 HB, dok glavnina ostaje žilava. Čeljusti drobilice, prijelazi preko tračnica i zubi kašike bagera ovise o ovom svojstvu. Budući da je Hadfieldov čelik teško kovati (stvrdnjava se tijekom deformacije), većina velikih Hadfieldovih komponenti se lijeva, a ne kuje.

Zašto kovanje mijenja performanse legiranog čelika

Kovanje nije samo operacija oblikovanja - to je metalurški proces. Kada se legirani čelik zagrije do temperaturnog raspona kovanja (obično 1050–1250°C ovisno o stupnju) i deformiran pod pritiskom, dolazi do nekoliko istodobnih poboljšanja unutarnje strukture metala.

Pročišćavanje zrna

Lijevanje proizvodi gruba, nasumično orijentirana zrna sa segregacijom dendrita. Kovanje razgrađuje ovu strukturu ponovljenim ciklusima deformacije i rekristalizacije. Rezultat je fina zrnata struktura s jednakom osi - tipično ASTM veličina zrna 5-8 - koja je otporna na početak i širenje pukotina. Finozrnati otkivci od legiranog čelika dosljedno pokazuju 15–25% veća čvrstoća na zamor nego ekvivalentni odljevci istog sastava legure.

Kontrolirani protok zrna

U kovanoj komponenti, linije toka zrna — ili "linije vlakana" — slijede konturu oblika dijela, slično kao što drveno zrno prati oblik grane. Ovo je posebno kritično za otkivke od legiranog čelika koji se koriste u rotirajućim dijelovima kao što su radilice i zupčanici, gdje je smjer glavnog naprezanja usklađen s protokom zrna, čime se povećava čvrstoća i otpornost na zamor. Strojno obrađena koljenasta osovina presijeca linije protoka zrna, izlažući slabija poprečna svojstva točno na mjestima visokog naprezanja.

Poroznost i zatvaranje inkluzija

Lijevani ingoti sadrže steznu poroznost i plinske pore. Tlačne sile pri kovanju — koje kod velikih hidrauličkih preša mogu doseći 50.000–80.000 tona — zatvoriti ove pore i redistribuirati nemetalne inkluzije u finije, raspršenije žice. Ovo zatvaranje unutarnjih šupljina mjeri se omjerom redukcije kovanja: omjer redukcije 4:1 općenito je minimum koji je potreban da bi se osiguralo odgovarajuće zatvaranje poroznosti, dok kritični otkivci od legiranog čelika za zrakoplovstvo često navode 6:1 ili više.

Poboljšanje mehaničkih svojstava — kvantificirano

Podaci koji uspoređuju 4340 legirani čelik u lijevanom i kovanom stanju konkretno ilustriraju poboljšanje:

• Vlačna čvrstoća: lijevano ~900 MPa naspram kovano ~1080 MPa (kaljeno i poboljšano)
• Granica razvlačenja: lijevano ~700 MPa naspram kovano ~980 MPa
• Charpy udar (uzdužno): lijevano ~20 J naspram kovano ~60–80 J
• Granica zamora (rotirajuće savijanje): lijevano ~380 MPa naspram kovano ~480 MPa

Ove razlike objašnjavaju zašto se sigurnosno kritične komponente - prirubnice tlačnih posuda, turbinski diskovi, automobilske osovine - gotovo isključivo proizvode kao otkivci od legiranog čelika, a ne kao odljevci.

Vrste postupaka kovanja koji se koriste za legirani čelik

Nisu svi otkovi isti, a odabrani proces značajno utječe na mikrostrukturu, toleranciju dimenzija i cijenu gotovog otkova od legiranog čelika.

Otvoreno kovanje (slobodno kovanje)

Gredica se sabija između ravnih ili jednostavno oblikovanih matrica bez punog zatvaranja. Ovaj se postupak koristi za velike komponente malog volumena: osovine do 15 metara dužine , prstenovi promjera nekoliko metara, te blokovi za tlačne posude ili turbinske diskove. Kovanje s otvorenim kalupom omogućuje rukovatelju ponovno postavljanje izratka više puta, postižući visoke omjere redukcije i izvrsnu unutarnju čvrstoću. Većina otkivaka od legiranog čelika namijenjenih za proizvodnju električne energije (rotori turbina, vratila generatora) i tešku industriju su otvoreni otkivci.

Zatvoreno kovanje (Otiskivanje).

Legura čelika zatvorena je unutar oblikovanih šupljina matrice koje tjeraju metal da ispuni geometriju otiska. Ovaj postupak je prikladan za srednje složene oblike u velikim količinama, kao što su automobilske klipnjače, prazni zupčanici, tijela ventila i prirubnice. Tolerancije dimenzija od ±0,5 mm ili bolji su dostižni. Troškovi matrica su visoki - set matrica za kovanje klipnjače može koštati 50.000 - 200.000 USD, ovisno o veličini i složenosti - ali troškovi po komadu naglo padaju s količinom.

Prsten Rolling

Specijalizirani postupak kovanja gdje se šupljoj predformi postupno smanjuje debljina stijenke i širi promjer između pogonskog valjka i pomoćnog valjka. Valjanje prstenova proizvodi bešavne prstenove s kontinuiranim kružnim protokom zrna koji su idealni za prstenove ležajeva, prirubnice, naplatke zupčanika i mlaznice posuda pod pritiskom. Otkivci od legiranog čelika proizvedeni prstenastim valjanjem u stupnjevima poput 4140, 4340 i F22 (2,25Cr-1Mo) standardne su komponente u opremi za naftne i plinske bušotine i industrijskim mjenjačkim kutijama.

Izotermno i skoro izotermno kovanje

Za legure s uskim prozorima za vruću obradu — uključujući visokolegirane alatne čelike, legure titana i superlegure nikla — matrice se zagrijavaju blizu temperature obratka kako bi se smanjili toplinski gradijenti i spriječilo prerano otvrdnjavanje. Ovaj proces proizvodi iznimno konzistentne mikrostrukture, ali zahtijeva grijane kalupe (često na 900–1100°C ) i sporije brzine tiska, što značajno povećava troškove. Izotermni otkovci gotovo neto oblika minimiziraju dopuštenje za strojnu obradu, što je dragocjeno kada je sama legura skupa.

Toplinska obrada od Otkovci od legiranog čelika

Kovanjem se postavlja struktura zrna; toplinska obrada određuje konačnu mikrostrukturu i mehanička svojstva. Za otkivke od legiranog čelika, tri glavne sekvence obrade su normalizacija, kaljenje i popuštanje (Q&T) i žarenje.

Normaliziranje

Otkovak se zagrijava na 30-50°C iznad gornje kritične temperature (Ac3) i hladi zrakom. Ovo pročišćava strukturu zrna, smanjuje zaostala naprezanja kovanja i proizvodi jednoliku perlitno-feritnu mikrostrukturu. Normalizirani 4140 postiže vlačnu čvrstoću od približno 655–860 MPa , prikladan za mnoge strukturalne primjene bez daljnje obrade. Normaliziranje također poboljšava obradivost u usporedbi sa stanjem u kovanom stanju.

Kaljenje i kaljenje

Q&T je standardni tretman za otkivke od legiranog čelika koji zahtijevaju maksimalnu čvrstoću i žilavost. Otkovak je austenitiziran (obično 840-870°C za većinu Cr-Mo razreda), zatim brzo kaljenje u ulju ili vodi kako bi se formirao martenzit, nakon čega slijedi kaljenje na 540–650 °C kako bi se smanjila krtost uz zadržavanje većine čvrstoće. Otkovak 4340 kaljen na 540°C postiže približno 1470 MPa vlačnu čvrstoću i 1172 MPa granicu tečenja; kaljenje na 650°C smanjuje čvrstoću na oko 1030 MPa, ali podiže udarnu žilavost s ~28 J na ~80 J — klasični kompromis između čvrstoće i žilavosti.

Otopina žarenja za otkivke od nehrđajućeg legiranog čelika

Austenitni nehrđajući otkovci (304, 316, 321) zahtijevaju žarenje otopinom na 1040–1120°C nakon čega slijedi brzo kaljenje u vodi za otapanje kromovih karbida i obnavljanje pune otpornosti na koroziju. Ako se austenitni nehrđajući čelik polagano hladi kroz raspon osjetljivosti (425–870°C) nakon kovanja, kromovi karbidi talože se na granicama zrna, iscrpljujući susjedne zone kroma i ostavljajući ih osjetljivima na interkristalnu koroziju — fenomen poznat kao senzibilizacija. Pravilno žarenje u otopini uklanja ovaj rizik.

Precipitacijsko otvrdnjavanje (starenje)

Primijenjeno na nehrđajuće čelike koji se stvrdnjavaju taloženjem (17-4 PH, 15-5 PH) i maraging čelike, starenje uključuje držanje otkovka na određenoj temperaturi — obično 480-620°C — za taloženje finih intermetalnih spojeva (precipitati bogati bakrom u 17-4 PH; Ni₃Mo, Ni₃Ti u maraging čeliku) koji blokiraju kretanje dislokacija i povećavaju tvrdoću i čvrstoću. 17-4 PH u stanju H900 (starjelo na 482°C) postiže vlačnu čvrstoću od 1310 MPa i popuštanje od 1170 MPa, uz dobru otpornost na koroziju — što ga čini popularnim za otkivke konstrukcijskih legiranih čelika u zrakoplovstvu gdje je smanjenje težine važno.

Inspekcija i standardi kvalitete za otkivke od legiranog čelika

Budući da su otkovci od legiranog čelika često ključni za sigurnost, zahtjevi za kvalitetom su intenzivni i obično definirani industrijskim standardima, specifikacijama kupaca i kodovima.

Relevantni standardi i specifikacije

• ASTM A105 — Otkovci od legiranog čelika za komponente cjevovoda pri sobnoj temperaturi
• ASTM A182 — Kovane ili valjane prirubnice i spojnice za cijevi od legure i nehrđajućeg čelika za rad na visokim temperaturama
• ASTM A336 — Otkovci od legiranog čelika za komponente pod pritiskom i visokim temperaturama
• ASTM A508 — Kaljeni i poboljšani otkovci od legiranog čelika za tlačne posude, uključujući posude nuklearnih reaktora
• AMS 6415 / AMS 6414 — Specifikacije kovanja legiranog čelika u zrakoplovstvu za kvalitetu 4340
• EN 10250 — Europska norma za otvorene čelične otkovke za opće inženjerske svrhe
• API 6A — Oprema za ušće bunara i božićno drvce, koja pokriva kovana tijela ventila i kaleme od legiranog čelika

Metode ispitivanja bez razaranja

Veliki otkivci od legiranog čelika rutinski se podvrgavaju višestrukim metodama nerazornog ocjenjivanja (NDE):

• Ultrazvučno ispitivanje (UT) — Otkriva unutarnje nedostatke (poroznost, inkluzije, preklope) pomoću visokofrekventnih zvučnih valova. Osjetljivost se obično kalibrira za otkrivanje reflektora s rupom s ravnim dnom (FBH) promjera samo 1,6 mm za zrakoplovne dijelove.
• Inspekcija magnetskim česticama (MPI) — Otkriva površinske i pripovršinske diskontinuitete u otkovcima od feromagnetskog legiranog čelika primjenom magnetskog polja i željeznog praha ili fluorescentnih čestica.
• Ispitivanje tekućim penetrantima (PT) — Koristi se za neferomagnetske otkovke od nehrđajućeg legiranog čelika za otkrivanje površinskih oštećenja.
• Radiografsko ispitivanje (RT) — Ispitivanje rendgenskim ili gama-zrakama za otkovke složene geometrije gdje je UT pristup ograničen.

Provjera mehaničkih svojstava — rastezanje, popuštanje, istezanje, smanjenje površine, udar po Charpyju — uvijek se zahtijeva od toplinski reprezentativnih ispitnih kupona. Ispitivanja tvrdoće na više mjesta potvrđuju ujednačenost toplinske obrade kroz poprečni presjek kovanja.

Otkivci od legiranog čelika u ključnim industrijama

Potražnja za otkivcima od legiranog čelika široko je raspoređena u teškim industrijama, od kojih svaka ima različite sklonosti legurama potaknuta radnim okruženjem.

Nafta i plin

Božićna drvca za bušotine, tijela ventila, prirubnice i čvorišta podvodnih konektora proizvode se kao otkovci od legiranog čelika u klasama kao što su F22 (2,25Cr-1Mo), F91 (9Cr-1Mo) i dupleks nehrđajući 2205. Podmorske komponente moraju izdržati pritiske do 15 000 psi i temperature od –29°C do 180°C uz otpornost na pucanje uzrokovano H₂S-om sulfidnim naprezanjem (SSC). NACE MR0175 / ISO 15156 navodi maksimalne granice tvrdoće (obično 22 HRC maksimalno ) za otkivke od legiranog čelika u kiselim radnim okruženjima kako bi se spriječio SSC.

Proizvodnja električne energije

Rotori parnih turbina, vratila generatora i tijela ventila za elektrane na ugljen, plin i nuklearne elektrane predstavljaju neke od najvećih i najzahtjevnijih izrađenih otkovaka od legiranog čelika. Jedan rotor niskotlačne turbine za parnu turbinu od 1000 MW može težiti preko 70 tona i zahtijevaju 100 sati ultrazvučnog pregleda. Korišteni stupnjevi uključuju 26NiCrMoV14-5, 30CrMoV9, a za ultra-nadkritična postrojenja, modificirane 9–12% Cr čelike (P91, P92, CB2).

Zrakoplovstvo i obrana

Stajni trap, klipovi pokretača, strukturne pregrade i nosači motora proizvode se kao otkovci od legiranog čelika u 4340, 300M (modificirani 4340 s više silicija i vanadija), Aermet 100 i 17-4 PH. 300M postiže veće vlačne čvrstoće 1930 MPa s dobrom otpornošću na lom (KIC > 66 MPa√m), što ga čini standardnim materijalom za stajni trap za komercijalne i vojne zrakoplove. Svi otkovci od legiranog čelika u zrakoplovstvu podliježu punim zahtjevima sljedivosti materijala od topline taljenja do gotovog dijela.

Automobilska i teška oprema

Radilice, klipnjače, bregaste osovine, zglobovi upravljača, glavčine kotača i prstenasti zupčanici diferencijala proizvode se kao otkivci od legiranog čelika zatvorenog tipa. Globalno tržište kovanja automobila premašeno 80 milijardi dolara u 2023., s legiranim čelikom koji predstavlja najveći volumenski segment. Mikrolegirani HSLA tipovi (čelici koji sadrže vanadij 1548, čelici koji sadrže niobij) stekli su udio na tržištu jer postižu potrebnu čvrstoću nakon kontroliranog hlađenja od temperature kovanja bez zasebnog Q&T koraka — smanjujući potrošnju energije i troškove proizvodnje.

Rudarstvo i građevinarstvo

Zubi žlice, čekići drobilice, usne lopatice i svrdla za rudarstvo koriste otkivke od legiranog čelika u stupnjevima otpornosti na habanje. Čelik od legure kroma i molibdena sa srednje visokim udjelom ugljika (0,35–0,50 % C) toplinski obrađen na 400–500 HB tipičan je za čekiće za drobljenje. Rotacijska svrdla koriste otkivke od legiranog čelika u 4145H ili modificiranom 4145 stupnju, toplinski obrađene kako bi zadovoljile zahtjeve API specifikacije 7-1 za priključke alata za bušotinu.

Kako odabrati pravi legirani čelik za kovane komponente

Odabir legiranog čelika za otkivke je viševarijabilna inženjerska odluka. Sljedeći okvir pokriva najkritičnije kriterije odabira.

Korak 1: Definirajte stanje naprezanja i potrebnu razinu čvrstoće

Vlačno, zamorno, torzijsko ili udarno opterećenje? Rotirajuća osovina doživljava cikličko savijanje i torziju — zamorna čvrstoća upravlja, ukazujući na čiste otkovke od legiranog čelika s finim zrnom i visokom čistoćom. Oklop tlačne posude doživljava dvoosno vlačno naprezanje na povišenoj temperaturi — otpor puzanja i žilavost loma upravljaju, što ukazuje na Cr-Mo stupnjeve poput F22 ili F91.

Korak 2: Procijenite okolinu

Dolazi li kovanje u kontakt s korozivnim tekućinama, kiselim plinom, morskom vodom ili oksidirajućim plinovima na povišenoj temperaturi? Sour service zahtijeva ograničenja tvrdoće i NACE usklađenost. Pomorsko okruženje može zahtijevati dupleks otkivke od nehrđajućeg legiranog čelika. Oksidirajuća okruženja visoke temperature zahtijevaju sadržaj kroma iznad 9% za odgovarajuću otpornost na oksidaciju.

Korak 3: Razmotrite veličinu presjeka i sposobnost kaljenja

Osovina promjera 25 mm može se očvrsnuti jednostavnim 4140. Otkovak promjera 500 mm zahtijeva kvalitet s mnogo većom prokaljivošću — 4340, ili idealno varijantu s niklom — kako bi se osiguralo da jezgra postigne ciljnu tvrdoću nakon kaljenja. Grossmannove karte očvrsljivosti i Jominy podaci o kraju kaljenja za kandidatske stupnjeve primarni su alati za ovu analizu.

Korak 4: Procijenite zavarljivost

Ako će se otkivak zavarivati na cjevovod ili ploču, ekvivalent ugljika (CE) upravlja rizikom od pukotina izazvanih vodikom. IIW formula CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 trebala bi biti ispod 0,40% za zavarivanje bez predgrijavanja; stupnjevi iznad toga zahtijevaju predgrijavanje, kontrolu temperature među prolazom i toplinsku obradu nakon zavarivanja (PWHT), što povećava troškove i raspored.

Korak 5: Faktor obradivosti i cijene

Visoko legirani i visokotvrdoći tipovi se obrađuju sporije i brže troše alat, povećavajući trošak strojne obrade po dijelu. 4140 strojeva otprilike 40% brže od 4340 u istom toplinski obrađenom stanju. Alatni čelici i visokolegirani nehrđajući čelici zahtijevaju alate od tvrdog metala. Ukupni trošak kovanja od legiranog čelika uključuje sirovinu, kovanje, toplinsku obradu, strojnu obradu i inspekciju — a odabir legure utječe na sve to.

Novi trendovi u otkovcima od legiranog čelika

Industrija kovanja legiranog čelika nije statična. Razvoj materijala i inovacije procesa nastavljaju širiti ono što je moguće postići.

Mikrolegirani HSLA čelici koji zamjenjuju Q&T stupnjeve

Niskolegirani tipovi visoke čvrstoće (HSLA) koji sadrže male dodatke vanadija (0,06–0,12%), niobija (0,03–0,06%) ili titana postižu granice razvlačenja od 550–700 MPa neposredno nakon kontroliranog hlađenja od temperature kovanja, eliminirajući odvojene cikluse kaljenja i popuštanja. Ovo štedi energiju, smanjuje rizik od izobličenja i skraćuje vrijeme isporuke. Usvajanje je brzo u automobilskim klipnjačama i gredama osovina kamiona.

Čistoća i vakuumska metalurgija

Zahtjevi za većim vijekom trajanja od zamora u zrakoplovnim i energetskim primjenama guraju proizvođače otkovaka od legiranog čelika prema vakuumskom indukcijskom taljenju (VIM) nakon čega slijedi vakuumsko lučno pretaljivanje (VAR) ili elektropretaljivanje (ESR). VIM VAR dvostruki taljivi legirani čelik postiže sadržaj kisika ispod 10 ppm i sumpora ispod 5 ppm, u usporedbi s 20-30 ppm kisika u standardnoj električnoj lučnoj peći plus proizvodnji rafinacije u loncu. Smanjenje nemetalnih inkluzija izravno se prevodi u poboljšani vijek trajanja visokog ciklusa zamora — ponekad za faktor 2-3x.

Razvoj kovanja vođen simulacijom

Modeliranje konačnih elemenata (FEM) procesa kovanja pomoću softvera kao što je DEFORM, FORGE ili Simufact sada omogućuje inženjerima kovanja da predvide protok metala, distribuciju naprezanja, razvoj temperature i punjenje kalupa prije bilo kakvog fizičkog ispitivanja. Ovo smanjuje broj pokusa kovanja potrebnih za nove dizajne kovanja od legiranog čelika sa 5-10 iteracija na 1-2 u mnogim slučajevima, značajno smanjujući troškove razvoja i vrijeme izlaska na tržište.

Održive prakse kovanja

Proizvodnja čelika u elektrolučnim pećima (EAF) s otpadom već dominira proizvodnjom legiranog čelika. Sljedeći val uključuje zamjenu grijanja izgaranjem prirodnog plina indukcijskim grijanjem ili električnim otpornim pećima za grijanje gredica, smanjujući opseg 1 emisija CO₂ iz postrojenja za kovanje. Nekoliko europskih tvrtki za kovanje obvezalo se ciljevi neutralnosti ugljika do 2040 , s elektrifikacijom grijanja kao primarnom polugom. U isto vrijeme, kovanje gotovo neto oblika - minimiziranje materijala uklonjenog tijekom strojne obrade - smanjuje otpad materijala, što je važno s obzirom na cijenu specijalnog legiranog čelika.
