Od čega je čelik legura i zašto je to važno za otkivke
Čelik je u osnovi legura željeza i ugljika , sa sadržajem ugljika tipično u rasponu od 0,02% do otprilike 2,1% težine. Osim ovog osnovnog uparivanja, moderni inženjerski čelik gotovo uvijek sadrži dodatne legirajuće elemente kao što su mangan, krom, nikal, molibden, vanadij i silicij, od kojih se svaki dodaje u kontroliranim postotcima kako bi se promijenila tvrdoća, žilavost, otpornost na habanje ili korozivno ponašanje. Kada su ti sekundarni elementi namjerno povećani iznad razine u tragovima, materijal se klasificira kao legirani čelik nego obični ugljični čelik. Ova razlika je polazna točka za razumijevanje otkovaka od legiranog čelika, budući da proces kovanja uvelike ovisi o tome kako osnovna legura reagira na toplinu, pritisak i hlađenje.
U praktičnom smislu, kovačnica ne zagrijava samo "čeličnu" šipku i oblikuje je čekićem. Točan sastav legure diktira raspon temperature kovanja, broj potrebnih udaraca kovanjem ili prešanjem, rizik od pucanja tijekom deformacije i mehaničku izvedbu gotovog dijela. Osovina zupčanika izrađena od 4140 krom-molibden čelika ponaša se vrlo drugačije pod udarom čekića od prirubnice izrađene od običnog 1045 ugljičnog čelika, iako su obje tehnički "čelik".
Osnovni legirajući elementi koji se nalaze u čeliku
Željezo je samo po sebi relativno mekano i nema snagu potrebnu za zahtjevne mehaničke dijelove. Ugljik je prvi element koji se dodaje željezu da bi se dobio čelik, i on je najveći pokretač tvrdoće i snage. Međutim, većina čelika za kovanje oslanja se na kombinaciju elemenata koji rade zajedno. Donja tablica sažima najčešće legirajuće elemente i svojstvo na koje svaki od njih prvenstveno utječe.
Tipični legirajući elementi koji se koriste u čeliku za kovanje i njihova funkcionalna uloga | Element | Tipični raspon | Primarni učinak |
| Ugljik | 0,02% - 2,1% | Tvrdoća i vlačna čvrstoća |
| Mangan | 0,3% - 1,9% | Očvrsljivost, smanjuje lomljivost |
| Krom | 0,5% - 18% | Otpornost na habanje, otpornost na koroziju |
| nikal | 0,5% - 5% | Žilavost na niskim temperaturama |
| Molibden | 0,15% - 0,4% | Zadržavanje čvrstoće pri visokim temperaturama |
| Vanadij | 0,1% - 0,3% | Usitnjenost zrna, otpornost na zamor |
| Silicij | 0,15% - 2,5% | Dezoksidant, povećava elastičnost |
Nijedan od ovih elemenata ne djeluje izolirano. Inženjer kovanja gleda cijeli recept, jer krom u kombinaciji s molibdenom proizvodi vrlo različit odgovor kovanja nego krom u kombinaciji s niklom, čak i pri sličnim ukupnim postocima legure.

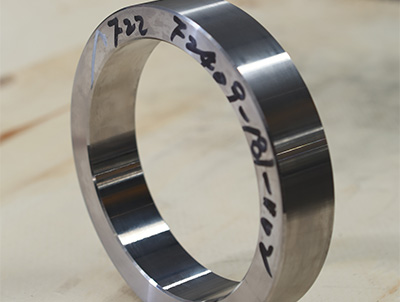

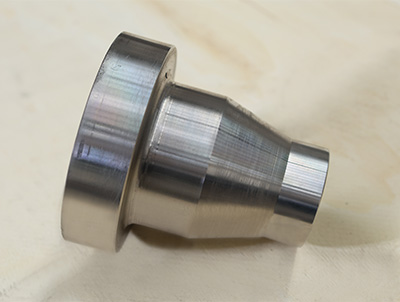

Otkovak od legiranog čelika je metalna komponenta oblikovana primjenom sile pritiska na zagrijanu gredicu ili ingot od legiranog čelika, uzrokujući deformaciju unutarnje zrnate strukture i poravnavanje duž oblika dijela, umjesto da bude odrezana kao kod strojne obrade. Ovo poravnanje zrna je ono što kovanim dijelovima daje njihovu karakterističnu prednost u čvrstoći u odnosu na lijevane ili strojno obrađene ekvivalente iste legure.
- Početni materijal je šipka, gredica ili ingot od čvrstog legiranog čelika, a ne tekući izljev.
- Toplina se primjenjuje kako bi se čelik doveo u plastično područje koje se može obraditi, obično između 1100°C i 1250°C za većinu srednje legiranih razreda.
- Mehanička sila od čekića, preše ili uređaja za presovanje deformira zagrijani materijal u matricu ili grubi oblik.
- Rezultirajući protok zrna prati konturu dijela, poboljšavajući vijek trajanja i otpornost na udarce.
Kako zapravo funkcionira proces kovanja
Većina otkovaka od legiranog čelika prolazi kroz slijed faza koji se može ponavljati prije nego što dosegnu konačnu dimenziju. Dok se točni koraci razlikuju ovisno o geometriji dijela i opremi trgovine, opći tijek rada je prilično dosljedan u cijeloj industriji.
- Rezanje gredica i pregled površinskih nedostataka ili unutarnjih šupljina.
- Indukcijsko grijanje ili zagrijavanje u peći do odgovarajućeg temperaturnog raspona kovanja za određenu leguru.
- Grubo oblikovanje, često zvano blokiranje, kako bi se masa dovela u približan oblik.
- Završite kovanje u zatvorenoj ili otvorenoj matrici kako biste postigli gotovo konačnu geometriju.
- Podrezivanje flash materijala ostavljenog na liniji razdvajanja matrice.
- Kontrolirano hlađenje kako bi se izbjeglo pucanje unutarnjeg naprezanja.
- Toplinska obrada kao što je normalizacija, kaljenje ili kaljenje kako bi se postigla ciljna tvrdoća.
- Uklanjanje dodatka za obradu i završna provjera dimenzija.
Kontrola temperature tijekom drugog koraka vjerojatno je najkritičnija varijabla u cijelom lancu. Kuhajte leguru prehladno i zrno će se trgati, a ne teći glatko, ostavljajući mikropukotine koje je teško vizualno uočiti. Kuvajte ga prevruće i rast zrna postaje pretjeran, što tiho smanjuje žilavost iako dio može izgledati savršeno zdrav.
Uobičajene vrste legiranih čelika koje se koriste u kovanju
Kovačke radionice crpe iz prilično konzistentnog skupa obitelji legura jer ove kvalitete imaju dobro poznato ponašanje kod kovanja i predvidljiva svojstva nakon kovanja. Ispod je sažetak ocjena koje se najčešće pojavljuju na nacrtima kovanja u sektorima automobilske industrije, naftnih polja, građevinarstva i općih strojeva.
Često kovane vrste legiranih čelika i njihova uobičajena krajnja upotreba | Grade Obitelj | Ključni legirajući elementi | Tipični kovani dio |
| 41xx (krom-molibden) | Krom, molybdenum | Osovine zupčanika, klipnjače |
| 86xx (nikal-krom-moli) | nikal, chromium, molybdenum | Zupčanici, dijelovi prijenosa |
| 43xx (nikal-krom-moli) | nikal, chromium, molybdenum | Stajni trap zrakoplova, osovine visokog naprezanja |
| 51xx (krom) | Krom | Prtnjače ležajeva, opruge |
| 93xx (nikal-krom-moli) | nikal, chromium, molybdenum | Osovine teških kamiona, zupčanici |
Gore navedena konvencija o imenovanju slijedi naširoko korišteni sustav numeriranja s dvije znamenke i dvije znamenke, gdje prve dvije znamenke pokazuju na obitelj legure, a posljednje dvije znamenke pokazuju približan sadržaj ugljika u stotinkama postotka. Razred koji završava s "40", na primjer, ukazuje na otprilike 0,40% ugljika.
Prednosti mehaničkih svojstava kovanog legiranog čelika
Razlog zašto inženjeri određuju otkovke umjesto odljevaka ili teške strojne obrade za kritične nosive dijelove svodi se na unutarnju strukturu zrna. Tijekom kovanja, unutarnja zrna metala su komprimirana i izdužena kako bi pratila vanjsku konturu dijela, umjesto da budu nasumično usmjerena kao kod odljeva.
Ovaj usmjereni tok zrna značajno povećava otpornost na zamor u usporedbi s lijevanim dijelovima identičnog kemijskog sastava, jer se pukotine teže šire preko poravnatih granica zrna. Kovani dijelovi od legure čelika obično pokazuju:
- Veća udarna žilavost, posebno pri niskim temperaturama okoline.
- Bolja otpornost na zamor pod opetovanim cikličkim opterećenjem, što je jako važno za rotirajuće osovine i zupčanike.
- Manje unutarnjih šupljina ili poroznosti u usporedbi s pijeskom ili odljevcima za ulaganje.
- Konzistentnija tvrdoća nakon toplinske obrade poprečnog presjeka.
Često citirano inženjersko pravilo je da pravilno kovan i toplinski obrađen dio od legiranog čelika 4140 može doseći čvrstoću na zamor otprilike 20% do 30% veću od ekvivalentnog dijela od lijevanog čelika istog nominalnog sastava, uglavnom zbog nepostojanja poroznosti lijevanja i prisutnosti poravnatog protoka zrna.

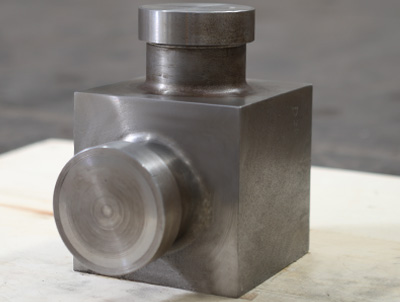

Otvoreni kalup naspram zatvorenog kalupa za kovanje legiranog čelika
Ne prolazi svako kovanje od legiranog čelika kroz istu metodu oblikovanja. Izbor između otvorenog i zatvorenog kovanja ovisi o veličini dijela, obujmu proizvodnje i geometrijskoj složenosti.
Usporedba otvorenog kalupa u odnosu na zatvoreno kovanje za dijelove od legiranog čelika | Faktor | Otvoreno kovanje | Zatvoreno kovanje |
| Tipična veličina dijela | Velike, teške osovine i blokovi | Mali do srednji složeni oblici |
| Dimenzijska preciznost | Niže, treba više obrade | Viši, bliže neto obliku |
| Trošak alata | Niske, minimalne namjenske matrice | Potrebni su viši, prilagođeni setovi matrica |
| Najbolji obim proizvodnje | Mala količina, jednokratni dijelovi | Srednji do veliki volumen |
Toplinska obrada nakon kovanja mijenja sve
Svježe kovani dio od legiranog čelika rijetko se koristi takav kakav jest. Sam proces kovanja ostavlja unutarnje naprezanje i zrnatu strukturu koja, iako je poravnata, još uvijek treba pročišćavanje toplinskom obradom kako bi se postigla točna tvrdoća i žilavost na inženjerskom crtežu.
Normaliziranje je često prvi korak, gdje se dio ponovno zagrijava na malo iznad svoje kritične temperature transformacije i hladi zrakom kako bi se smanjio stres kod kovanja i pročistila veličina zrna. Kaljenje i popuštanje slijedi za dijelove koji zahtijevaju veću čvrstoću, gdje brzo hlađenje u ulju ili vodi zaključava tvrdu martenzitnu strukturu, a naknadni ciklus popuštanja na nižim temperaturama vraća dovoljno duktilnosti da spriječi krtost.
Specifični sadržaj legure izravno određuje kako dio reagira na te cikluse. I molibden i krom povećavaju očvrsljivost , što znači da se čelik može očvrsnuti do veće dubine bez potrebe za izuzetno brzim kaljenjem, što smanjuje rizik od pucanja na otkivcima većeg presjeka.

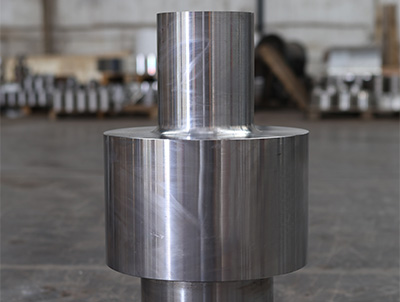

Gdje se zapravo koriste otkivci od legiranog čelika
Budući da kovani legirani čelik kombinira čvrstoću, žilavost i predvidljivo ponašanje na zamor, pojavljuje se u gotovo svakom sektoru koji uključuje rotirajuće, nosive komponente ili komponente sklone udarcima.
- Dijelovi pogonskog sklopa automobila uključujući radilice, klipnjače i poluosovine.
- Klinovi, čahure i zubi kante za tešku građevinsku opremu.
- Spojevi alata za bušenje naftnih polja, spojnice i tijela alata za bušenje.
- Glavna vratila vjetroturbina i unutarnji dijelovi mjenjača.
- Željeznički transportni kotači, osovine i spojni zglobovi.
- Industrijski mjenjači, osovine pumpi i tijela ventila za visokotlačne usluge.
Glavna vratila vjetroturbina zaslužuju poseban spomen, budući da te komponente mogu težiti nekoliko tona i moraju izdržati milijune ciklusa opterećenja tijekom 20-godišnjeg životnog vijeka, čineći kovani legirani čelik s kontroliranim protokom zrna u biti jedinim realnim izborom materijala za ovu primjenu.
Prednosti odabira kovanog legiranog čelika u odnosu na alternative
Kada inženjer odvagne kovani legirani čelik u odnosu na lijevanje ili izradu ploča, pregršt praktičnih prednosti obično vodi do odluke.
Učinkovitost snage i težine
Budući da kovani legirani čelik postiže veću čvrstoću po jedinici mase nego obični odljevci od ugljičnog čelika, dizajneri često mogu smanjiti dimenzije poprečnog presjeka dok još uvijek zadovoljavaju zahtjeve opterećenja, štedeći ukupnu težinu dijela bez žrtvovanja sigurnosne granice.
Predvidljivo ponašanje zrna
Budući da zrnasta struktura slijedi oblik matrice na ponovljiv način, timovi za kontrolu kvalitete mogu predvidjeti gdje će biti najjača i najslabija orijentacija prije nego što dio ikada napusti kovačnicu, što podržava pouzdanije inženjerske izračune.
Smanjeni unutarnji nedostaci
Tlačna priroda kovanja nastoji zatvoriti male unutarnje šupljine koje bi inače mogle nastati tijekom skrućivanja u procesu lijevanja, što rezultira manjim brojem skrivenih nedostataka koji bi kasnije mogli prerasti u pukotine pod cikličkim opterećenjem.
Provjere kvalitete koje se obično izvode na otkivcima od legiranog čelika
Prije otpremanja kovanog dijela, većina trgovina prolazi kroz niz provjera kako bi se potvrdilo da dio odgovara zahtjevima crteža i ne pokazuje znakove unutarnjih ili površinskih nedostataka.
Tipične metode pregleda primijenjene na gotove otkivke od legiranog čelika | Metoda inspekcije | Što otkriva |
| Inspekcija magnetskim česticama | Površinske i pripovršinske pukotine |
| Ultrazvučno ispitivanje | Unutarnje praznine, inkluzije |
| Ispitivanje tvrdoće | Potvrđuje rezultat toplinske obrade |
| Provjera dimenzija | Geometrijska točnost protiv crtanja |
| Analiza kemijskog sastava | Potvrđuje da stupanj legure odgovara specifikaciji |
Odabir prave legure za kovani dio
Odabir vrste legiranog čelika za kovanje rijetko se svodi na odabir "najjače" dostupne opcije. Umjesto toga, radi se o balansiranju između čvrstoće, žilavosti, cijene i toga koliko lako legura reagira na temperature kovanja.
Dijelovi koji podliježu velikom udarnom opterećenju na niskim temperaturama, kao što su komponente rudarske opreme, često naginju ka klasama koje sadrže nikal jer nikal poboljšava žilavost bez dramatičnog povećanja poteškoća pri kovanju . Dijelovi koji doživljavaju dugotrajnu visoku toplinu, kao što su komponente ispušnog sustava ili određene osovine pumpi, preferiraju tipove koji sadrže molibden budući da molibden pomaže čeliku da se odupre omekšavanju na povišenoj radnoj temperaturi.
Trošak također igra stvarnu ulogu. Ravni otkovci od ugljičnog čelika ostaju najjeftinija opcija, ali kada jednom dijelu treba poboljšati vijek trajanja, otpornost na trošenje ili žilavost iznad onoga što mogu ponuditi sami ugljik i mangan, dodatni trošak kroma, nikla ili molibdena obično se opravdava dužim životnim vijekom i manjim brojem kvarova na terenu.
Često postavljana pitanja o čeličnim legurama i otkivcima
Čelika je zapravo legura čelika?
Čelik je legura željeza i ugljika u svojoj najosnovnijoj definiciji, pri čemu ugljik obično čini manje od 2,1% ukupne težine. Većina komercijalnih i industrijskih čelika također sadrži dodatne elemente kao što su mangan, silicij, krom, nikal ili molibden za podešavanje specifičnih mehaničkih svojstava.
Je li legirani čelik jači od običnog ugljičnog čelika?
U većini slučajeva, da. Dodavanje elemenata poput kroma, nikla ili molibdena općenito povećava prokaljivost i žilavost iznad onoga što obični ugljični čelik može postići, osobito nakon pravilne toplinske obrade, iako točno povećanje čvrstoće ovisi o specifičnoj recepturi legure i primijenjenom tretmanu.
Zašto je kovanje bolje od lijevanja za kritične dijelove od legiranog čelika?
Kovanje poravnava unutarnju strukturu zrna duž oblika dijela i nastoji zatvoriti unutarnju poroznost kroz silu pritiska, što općenito proizvodi veću otpornost na zamor i udarnu žilavost u usporedbi s lijevanim dijelom identičnog kemijskog sastava.
Kuje li se svaka vrsta legiranog čelika na isti način?
Ne. Svaki stupanj ima različit temperaturni raspon kovanja i različitu osjetljivost na pucanje. Tipovi s višim sadržajem kroma ili nikla, na primjer, često zahtijevaju strožu kontrolu temperature kako bi se izbjeglo kidanje površine tijekom deformacije.
Što se događa ako se kovanje od legiranog čelika nakon toga ne toplinski obradi?
Bez odgovarajuće toplinske obrade, kovani dio obično zadržava neravnomjerno unutarnje naprezanje i nerafiniranu strukturu zrna, što može ostaviti tvrdoću i žilavost daleko ispod razina koje legura zapravo može pružiti.
Kako je ograničena veličina kovanog dijela?
Veličina je uglavnom ograničena tonažnim kapacitetom dostupnog čekića ili preše i time koliko se ravnomjerno toplina može održavati kroz veliki poprečni presjek tijekom oblikovanja, budući da nejednaka temperatura na velikom trupcu može dovesti do nedosljednog protoka zrna.
Mogu li se otkovci od legiranog čelika ponovno iskovati ako se dogodi pogreška?
U mnogim slučajevima dio se može ponovno zagrijati i iskovati ako na njemu nisu nastale pukotine, iako ponovljeni ciklusi zagrijavanja mogu pospješiti rast zrna, tako da trgovine općenito ograničavaju koliko se puta pojedini komad zagrijava prije nego što kvaliteta počne patiti.
Ključni zaključci o legurama čelika i kovanim komponentama
Čelik počinje kao legura željeza i ugljika, au trenutku kada se dodatni elementi poput kroma, nikla ili molibdena dodaju u značajnim količinama, postaje legirani čelik s različitim mehaničkim prednostima. Kada se taj legirani čelik oblikuje kovanjem, a ne lijevanjem ili teškom strojnom obradom, dobiveni dio dobiva usmjereni protok zrna, smanjenu unutarnju poroznost i općenito superiorni vijek trajanja, što je upravo razlog zašto kovani legirani čelik ostaje standardni izbor za osovine, zupčanike i druge rotirajuće ili nosive komponente pod visokim naprezanjem u teškoj industriji.
Dobivanje pouzdanog kovanog dijela u konačnici se svodi na tri stvari koje rade zajedno: odabir legure koja odgovara uvjetima rada, dovoljno čvrstu kontrolu temperature kovanja kako bi se izbjeglo pucanje ili pretjerani rast zrna i primjenu ispravne toplinske obrade nakon kovanja kako bi se oslobodio puni potencijal legure.
