Od kojih je elemenata napravljen čelik: izravan odgovor
Čelik je u osnovi legura željezo i ugljik , s ugljikom koji obično čini između 0,02% i 2,14% ukupne težine. Osim ova dva osnovna elementa, većina komercijalnog čelika također sadrži mangan, silicij, fosfor i sumpor u različitim količinama, zajedno s namjerno dodanim legirajućim elementima kao što su krom, nikal, molibden, vanadij, bakar, bor, titan i niobij. U običnom ugljičnom čeliku, željezo čini otprilike 98% do 99,5% materijala, dok u vrstama legura koje se koriste za kovanje čelika i komponente teških strojeva, sadržaj željeza može pasti na 70% ili niže nakon što se krom, nikal i drugi elementi umiješaju u višim postocima. Točna kombinacija elemenata određuje hoće li serija čelika postati meka konstrukcijska ploča, očvrsnuti alatni čelik, nehrđajući čelik otporan na koroziju ili kovana legura projektirana da preživi ekstremna mehanička opterećenja.
Razumijevanje ovog elementarnog sastava je važno jer svaki dodatni element mijenja način na koji se čelik ponaša tijekom taljenja, valjanja i kovanja. Kupac koji nabavlja kovane prirubnice, osovine ili zupčanike mora znati ne samo naziv kvalitete, već i stvarne raspone postotaka svakog elementa, budući da ti brojevi određuju tvrdoću, rastezljivost, zavarljivost, obradivost i dugotrajnu otpornost na trošenje. U praksi, ne postoje dva zagrijavanja čelika koja su kemijski identična do posljednje decimalne točke, zbog čega tvornice izdaju zapis o sastavu koji je specifičan za toplinu za svaku šaržu koja napušta peć.
Ostatak ovog vodiča prolazi kroz svaki element pojedinačno, objašnjava kako ti elementi međusobno djeluju nakon što se čelik zagrije i oblikuje kroz kovanje, a završava detaljnom referentnom tablicom i često postavljanim pitanjima koja pokrivaju najčešće nedoumice na koje kupci i inženjeri nailaze čitajući list s kemijskim sastavom.
Željezo i ugljik: dva temeljna elementa
Željezo je osnovni metal koji čeliku daje veliku masu, ali čisto je željezo samo po sebi relativno mekano i nema snagu potrebnu za konstrukcijsku ili mehaničku upotrebu. Dodavanjem ugljika željezo se pretvara u čelik zaključavanjem atoma ugljika u kristalnu rešetku željeza, procesom koji ograničava kretanje dislokacija unutar metala i dramatično povećava tvrdoću i vlačnu čvrstoću. Ovaj odnos nije linearan u cijelom rasponu. Čelik s niskim udjelom ugljika, koji se ponekad naziva i mekim čelikom, sadrži ugljik između otprilike 0,05% i 0,25% i ostaje dovoljno mekan za lako savijanje, zavarivanje i strojnu obradu. Srednje ugljični čelik sadrži između 0,25% i 0,60% ugljika i postiže ravnotežu između čvrstoće i obradivosti, zbog čega su stupnjevi poput 1045 i 4140 uobičajeni izbor za kovane automobilske i industrijske dijelove. Čelik s visokim udjelom ugljika penje se na 0,60% do 1,50% ugljika i cijenjen je zbog reznih rubova i habajućih površina, iako postaje primjetno teži za zavarivanje ili savijanje bez pucanja.
Željezo samo po sebi postoji u više od jednog kristalnog oblika ovisno o temperaturi, a to je ponašanje razlog zašto ugljik ima tako prevelik učinak na čelik. Ispod otprilike 912°C, željezo ima kubični raspored u središtu tijela koji se zove ferit, a koji može otopiti samo mali djelić postotka ugljika. Između otprilike 912°C i 1394°C, željezo se pomiče u kubični raspored sa središtem na površini koji se naziva austenit, koji može otopiti mnogo više ugljika, do oko 2,14% na svom maksimumu. Ova razlika u topljivosti je ono što omogućuje da toplinska obrada uopće funkcionira: zagrijavanje čelika u rasponu austenita ravnomjerno otapa ugljik u cijeloj strukturi, a zatim brzo hlađenje zarobljava taj ugljik u napetom, prezasićenom rasporedu koji se naziva martenzit, koji je izuzetno tvrd, ali krt ako se nakon toga ne kali.
Zašto se sadržaj ugljika ne može jednostavno maksimizirati
Povećanje sadržaja ugljika povećava granicu tečenja i tvrdoću, ali ima izravnu cijenu za duktilnost, udarnu žilavost i zavarljivost. Nakon što sadržaj ugljika prijeđe približno 0,23%, zavareni spojevi postaju skloni pucanju osim ako se ne koristi prethodno zagrijavanje i kontrolirano hlađenje. To je jedan od razloga zašto se konstrukcijski čelici namijenjeni zavarivanju drže ispod 0,25% ugljika, dok operacije kovanja čelika koje proizvode nezavarene, toplinski obrađene komponente mogu povećati ugljik kako bi se postigla vrhunska tvrdoća nakon kaljenja i popuštanja. Inženjeri se stalno pozivaju na ovaj kompromis pri odabiru kvalitete, budući da dio koji treba i snagu i sposobnost da apsorbira iznenadni udar bez lomljenja, kao što je kovana radilica ili strukturni klin, obično pada u srednji raspon ugljika, a ne u bilo koju krajnost.
Kako se sadržaj ugljika mjeri i provjerava
Moderni proizvođači čelika provjeravaju sadržaj ugljika pomoću optičke emisijske spektrometrije, gdje se mala iskra udari na polirani uzorak, a emitirana svjetlost se analizira kako bi se identificirao i kvantificirao svaki prisutni element unutar nekoliko sekundi. Analiza izgaranja koristi se kao sekundarna provjera posebno za ugljik i sumpor, spaljivanjem malog uzorka u kontroliranoj atmosferi kisika i mjerenjem rezultirajućeg ugljičnog dioksida. Obje su metode gotovo u potpunosti zamijenile starije tehnike mokre kemijske titracije jer su brže i ponovljive u velikim količinama proizvodnje, što je iznimno važno za operacije kovanja koje zahtijevaju dosljednu kemijsku toplinu za toplinom.
| Klasifikacija čelika | Raspon sadržaja ugljika | Tipična primjena |
|---|---|---|
| Niskougljični (blagi) | 0,05% - 0,25% | Paneli karoserije automobila, konstrukcijske grede |
| Srednji ugljik | 0,25% - 0,60% | Kovana vratila, zupčanici, radilice |
| Visoki ugljik (alat) | 0,60% - 1,50% | Alati za rezanje, matrice, oštrice |
| Ultra-visoki ugljik | 1,25% - 2,00% | Specijalne komponente za habanje, žica |
| Prag od lijevanog željeza | Iznad 2,14% | Više se ne klasificira kao čelik |
Elementi u tragovima i zaostali elementi koji su još uvijek važni
Nije svaki element u čeliku dodan namjerno. Fosfor i sumpor ulaze u mješavinu kao zaostali nusprodukti sirove rude i otpadaka koji se koriste u topljenju, a mlinovi rade na tome da oboje drže ispod strogih granica zbog toga koliko ometaju mehaničku izvedbu.
Fosfor
Fosfor segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Sumpor
Sumpor causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Kisik, dušik i vodik
Tragovi plinova apsorbiranih tijekom taljenja također mogu utjecati na kvalitetu čelika. Kisik stvara nemetalne inkluzije koje slabe matricu, dušik može uzrokovati krtost tijekom starenja, a vodik je poznat po tome što uzrokuje odgođeno pucanje u debelim kovanim dijelovima ako se ne ukloni vakuumskim otplinjavanjem prije nego što se čelik lije i kuje. Suvremeni postupci rafiniranja u elektrolučnim pećima i loncu učinili su kontrolu tih tragova plinova daleko preciznijom nego u prošlim desetljećima, što je dio razloga zašto komponente od kovanog čelika proizvedene danas imaju dosljednija mehanička svojstva od ekvivalentnih dijelova izrađenih prije jedne generacije.
Ostali zaostali elementi
Proizvodnja čelika koja se temelji na otpadu, koja sada predstavlja veliki udio u globalnoj proizvodnji, može unijeti male zaostale količine kositra, arsena i antimona prenesene iz izvora miješanog otpada. Ovi elementi se ne dodaju namjerno i obično ostaju ispod 0,05% svaki, ali u kombinaciji mogu doprinijeti krtosti zbog otpornosti u teškim kovanim dijelovima koji prolaze kroz sporo hlađenje kroz određeni međutemperaturni raspon. Proizvođači koji isporučuju kritične otkivke nadziru kombinirani ukupni broj ovih tramp elemenata umjesto da tretiraju svaki zasebno.
Kako elementi oblikuju unutarnju mikrostrukturu čelika
Postoci svakog elementa manje su važni sami od sebe nego kako utječu na mikroskopsku kristalnu strukturu koja se formira dok se čelik hladi. Četiri strukture pojavljuju se opetovano u svakoj raspravi o performansama kovanog čelika.
Ferit
Ferit is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
perlit
perlit is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
martenzit
martenzit forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainit
Bainit forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Svaki legirajući element o kojem se ranije raspravljalo u ovom vodiču na kraju zaslužuje svoje mjesto u specifikaciji čelika zbog načina na koji pomiče granice između ove četiri strukture, bilo usporavanjem brzine hlađenja potrebnog za izbjegavanje perlita, stabiliziranjem austenita na nižim temperaturama ili pričvršćivanjem granica zrna tako da bez obzira na to koji oblik strukture ostane fin i jednoličan, a ne grub.
Proizvodnja i rafiniranje čelika: Kako se kontrolira sadržaj elemenata
Postoci elemenata nisu jednostavno pomiješani kao u receptu. Oni su krajnji rezultat niza koraka pročišćavanja koji uklanjaju ili dodaju određene elemente kontroliranim redoslijedom.
- Punjenje sirovina započinje ili redukcijom željezne rudače u visokoj peći kako bi se dobilo tekuće sirovo željezo ili recikliranim čeličnim otpadom koji se topi u elektrolučnoj peći, pri čemu je izbor između ruta uvelike određen regionalnim troškovima energije i dostupnošću otpada.
- Primarno rafiniranje u osnovnoj kisikovoj peći ili elektrolučnoj peći upuhuje kisik kroz talinu kako bi se uklonio višak ugljika, silicija i fosfora iz sirovog željeza, svodeći sastav prema gruboj meti prije nego što počnu finija podešavanja.
- Slijedi metalurgija lonca, gdje se talina prenosi u zasebnu posudu i precizni dodaci mangana, kroma, nikla, molibdena i drugih legirajućih elemenata se rade kako bi se postigla točna ciljna kemija za namjeravani stupanj.
- Vakuumsko otplinjavanje uklanja otopljeni vodik, dušik i zaostali kisik, što je posebno kritično za čelik namijenjen za velike kovane dijelove gdje zarobljeni plin može uzrokovati unutarnje ljuštenje ili pucanje nakon što se dio ohladi.
- Kontinuiranim lijevanjem se pročišćena talina skrućuje u gredice, bloomove ili ploče, a uzorak iz ove faze postaje službena analiza topline koja putuje s materijalom kroz valjanje i na kraju u kovačku radionicu.
Svaka od ovih faza postoji posebno za kontrolu sadržaja elementa unutar uskog pojasa, a svaki prečac poduzet u jednoj fazi kasnije se pokazuje kao nedosljednost koju će preša za kovanje odmah izložiti u obliku površinskih pukotina ili neravnomjernog protoka zrna.
Kako se sadržaj elemenata ponaša tijekom procesa kovanja čelika

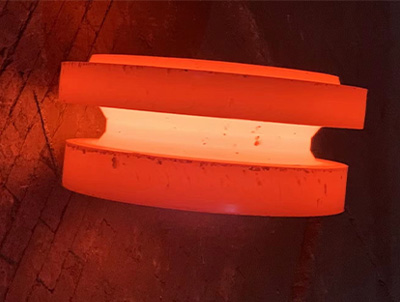

Čelično kovanje preoblikuje zagrijanu gredicu koristeći silu pritiska, a elementarni sastav te gredice izravno upravlja načinom na koji reagira pod čekićem ili prešom. Razumijevanje ovog slijeda pomaže objasniti zašto se specifikacije kovanja odnose na točnu kemiju, a ne samo na naziv kvalitete.
- Gredica se zagrijava u rasponu austenitnih temperatura, obično između 1100°C i 1250°C za srednje ugljične i niske legure, gdje struktura željezo-ugljik postaje dovoljno mekana da se deformira bez pucanja.
- Ugljik i legirajući elementi kao što su krom i molibden povisuju temperaturu na kojoj materijal počinje omekšavati, zbog čega je za kovane gredice s višom legurom potrebna stroža kontrola peći kako bi se izbjeglo nedovoljno zagrijavanje, što dovodi do rizika od pucanja, ili pregrijavanje, koje ogrubljuje strukturu zrna.
- Tijekom deformacije, elementi kao što su vanadij i niobij postavljaju granice zrna na mjestu, održavajući finu kristalnu strukturu čak i dok se metal komprimira i preoblikuje, što izravno poboljšava čvrstoću i vijek trajanja gotovog otkovka.
- Nakon kovanja, dio se hladi i često toplinski obrađuje. Sadržaj molibdena i kroma određuje koliko duboko se komad može očvrsnuti tijekom kaljenja, dok sadržaj mangana utječe na to kako čelik reagira na kaljenje nakon toga.
- Sumpor and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
To je razlog zašto dobavljači okovki obično objavljuju list s punim kemijskim sastavom uz podatke o mehaničkim svojstvima, umjesto da se oslanjaju samo na oznaku stupnja. Dvije serije označene istim stupnjem mogu se i dalje ponašati drugačije u preši ako njihov omjer mangana i sumpora ili sadržaj elemenata u tragovima čak i malo varira.
Protok zrna i raspodjela elemenata
Jedna prednost jedinstvena za kovanje, u usporedbi s lijevanjem ili strojnom obradom od šipke, je ta da deformacija pod pritiskom poravnava unutarnju strukturu zrna duž oblika gotovog dijela umjesto da ga presijeca. Legirni elementi koji pročišćavaju veličinu zrna, posebno vanadij, titan i niobij, pojačavaju ovu korist jer se finija početna veličina zrna pretvara u kontinuiraniju liniju protoka većeg integriteta nakon što je dio u potpunosti kovan, što je glavni razlog zašto kovane komponente dosljedno nadmašuju lijevane ili strojno obrađene ekvivalente u aplikacijama kritičnim za zamor kao što su radilice, klipnjače i prazni zupčanici.
Kontrola temperature u različitim obiteljima legura
Obične gredice od ugljičnog čelika toleriraju relativno širok raspon temperature kovanja, ali kako sadržaj kroma, molibdena i nikla raste, taj se prozor znatno sužava. Gredice od visokolegiranog alatnog čelika i nehrđajućeg čelika često moraju ostati unutar uskog pojasa od 50°C kako bi se izbjegla nepotpuna deformacija na niskom kraju ili prekomjerni rast zrna i potencijalno početno taljenje inkluzija s niskim talištem na visokom kraju. Ovo je jedan od razloga zašto kovačnice koje su specijalizirane za rad s nehrđajućim ili visokolegiranim metalima održavaju čvršće instrumente peći i češće provjere temperature od radionica koje su usredotočene isključivo na obični ugljični čelik.
Sastav elemenata među uobičajenim vrstama čelika
Sustavi naziva čelika, ponajviše AISI i SAE četveroznamenkasti kodovi, izgrađeni su izravno oko sadržaja elementa. Ispravno čitanje broja razreda otkriva većinu od čega je čelik napravljen bez potrebe za punim laboratorijskim izvješćem. U standardnom četveroznamenkastom sustavu, prve dvije znamenke označavaju primarni legirajući element ili porodicu, dok posljednje dvije znamenke približno određuju sadržaj ugljika u stotinkama postotka, tako da stupanj poput 4140 označava obitelj krom-molibden legure s otprilike 0,40% ugljika.
| Ocjena | Ugljik | Ključni legirajući elementi | Uobičajena uporaba |
|---|---|---|---|
| 1018 | 0,18% | Mn 0,60% - 0,90% | Opće osovine, dijelovi s niskim naprezanjem |
| 1045 | 0,45% | Mn 0,60% - 0,90% | Kovani zupčanici, osovine |
| 4130 | 0,28% - 0,33% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Kovane cijevi, priključci, zrakoplovni dijelovi |
| 4140 | 0,38% - 0,43% | Cr 0,80% - 1,10%, Mo 0,15% - 0,25% | Kovane osovine, alati, spojnice |
| 4340 | 0,38% - 0,43% | Ni 1,65% - 2,00%, Cr 0,70% - 0,90%, Mo 0,20% - 0,30% | Jako opterećeni dijelovi opterećeni zamorom |
| 8620 | 0,18% - 0.23% | Ni 0,40% - 0,70%, Cr 0,40% - 0,60%, Mo 0,15% - 0,25% | Karburizirani kovani zupčanici, klinovi |
| 304 Nehrđajući | 0,08% maks | Cr 18% - 20%, Ni 8% - 10,5% | Armature otporne na koroziju, posude |
| 316 Nehrđajući | 0,08% maks | Cr 16% - 18%, Ni 10% - 14%, Mo 2% - 3% | Otkovci za brodsku i kemijsku obradu |
| H13 alatni čelik | 0,32% - 0,45% | Cr 4,75% - 5,50%, Mo 1,10% - 1,75%, V 0,80% - 1,20% | Kovani i strojno obrađeni kalupi za tlačno lijevanje |
Primijetite kako sadržaj željeza nikada nije izravno naveden u ovim tablicama. Jednostavno se shvaća kao ostatak nakon što se ugljik, mangan, krom, nikal i drugi elementi oduzmu od 100%, zbog čega se željezo ponekad naziva elementom ravnoteže na listu kemijskog sastava.
Porodica nehrđajućeg čelika: objašnjene varijacije elemenata
Nehrđajući čelik nije jedan materijal, već skupina legura grupiranih prema tome kako njihovi elementi uređuju temeljnu kristalnu strukturu. Razumijevanje ovih podfamilija pojašnjava zašto se postoci elemenata toliko mijenjaju među razredima da svi potpadaju pod istu opću oznaku nehrđajućeg čelika.
Austenitni nehrđajući čelik
Austenitni stupnjevi kao što su 304 i 316 oslanjaju se na visok sadržaj nikla, obično 8% ili više, kako bi struktura austenita ostala stabilna čak i na sobnoj temperaturi umjesto da se transformira u ferit hlađenjem. To daje austenitnom nehrđajućem metalu izvrsnu duktilnost i žilavost, uz dodatnu pogodnost nemagnetizma, iako se ne može očvrsnuti toplinskom obradom na način na koji to mogu ugljični i niskolegirani čelici za kovanje.
Feritni nehrđajući čelik
Feritni razredi održavaju sadržaj nikla niskim ili ga uopće nema i oslanjaju se samo na krom, obično između 10,5% i 18%, kako bi se osigurala otpornost na koroziju. Budući da ove vrste ostaju magnetske i ne mogu se značajno očvrsnuti toplinskom obradom, biraju se više zbog isplative otpornosti na koroziju u manje zahtjevnim konstrukcijskim primjenama nego za kovane komponente visoke čvrstoće.
Martenzitni nehrđajući čelik
Martenzitne vrste nehrđajućeg čelika kombiniraju umjereni sadržaj kroma, obično 12% do 18%, s dovoljno ugljika da se omogući isti odgovor kaljenja i temperiranja koji se koristi kod ugljičnog i niskolegiranog čelika. To čini martenzitnu nehrđajuću poželjnu obitelj za kovane nehrđajuće komponente kojima je potrebna i otpornost na koroziju i visoka tvrdoća, kao što su komponente ventila, pribor za jelo i određene osovine pumpi.
Duplex nehrđajući čelik
Duplex tipovi uravnotežuju otprilike jednake dijelove austenita i ferita pažljivom kontrolom kroma, nikla i dušika zajedno, stvarajući strukturu koja kombinira snagu feritnih razreda s velikim dijelom žilavosti i zavarljivosti austenitnih razreda. Ova ravnoteža čini dvostruki nehrđajući čelik sve češćim u kovanim fitinzima za offshore i kemijsku obradu koji su izloženi i velikim mehaničkim opterećenjima i agresivnom korozivnom okruženju.
Alatni čelik i elementi od legura visokih performansi
Alatni čelik predstavlja daleki kraj složenosti legura, gdje se višestruki jaki elementi koji tvore karbid namjerno kombiniraju kako bi se postigla otpornost na habanje i toplinu daleko iznad onoga što standardni legirani čelik može ponuditi.
Alatni čelik za hladni rad
Klase hladnog rada kao što je D2 oslanjaju se na visok sadržaj kroma, često 11% do 13%, u kombinaciji s povišenim ugljikom kako bi se formirali obilni tvrdi karbidi kroma u cijeloj mikrostrukturi. Ovi karbidi daju čeliku iznimnu otpornost na abrazivno trošenje u primjenama kao što su matrice za skidanje i oštrice za smicanje, iako veliki volumen karbida može učiniti materijal krhijim od niželegiranog alatnog čelika.
Alatni čelik za vrući rad
Vrste obrade u vrućim uvjetima kao što je H13 zajedno koriste krom, molibden i vanadij kako bi se oduprli omekšavanju na povišenim temperaturama koje se susreću kod samih kalupa za tlačno lijevanje i kovanje. Budući da se ti kalupi opetovano zagrijavaju i hlade dok se vreli metal pritiska ili lije na njih, otpornost na toplinski zamor je važna jednako kao i sirova tvrdoća, zbog čega ravnoteža elemenata u čeliku za vruću obradu daje prednost postojanoj čvrstoći na visokim temperaturama u odnosu na maksimalnu tvrdoću na sobnoj temperaturi.
Brzorezni čelik
Brzorezni čelik još više povećava sadržaj legure, kombinirajući volfram ili molibden s vanadijem i ponekad kobaltom kako bi se održala oštra oštrica čak i kada trenje podiže temperaturu alata tijekom obrade velikom brzinom. Naziv odražava izvornu prednost koju su te vrste nudile u odnosu na stariji obični ugljični alatni čelik, koji je izgubio svoju tvrdoću i brzo se otupio kada su se povećale brzine rezanja i rezultirajuća toplina.
Ekvivalent ugljika: Kombiniranje elemenata u jedan broj
Budući da toliko mnogo elemenata istodobno utječe na kaljivost i zavarljivost, metalurzi koriste jednu kombiniranu brojku koja se naziva ekvivalent ugljika ili CE, kako bi sažeti ukupni učinak cijele kemije u jednu vrijednost. Široko korištena verzija formule dodaje ugljik frakcijama mangana, kroma, molibdena, nikla i bakra.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
Viši ekvivalent ugljika znači da je čelik otporniji na deformacije i da se bolje haba, ali to također znači da je materijal osjetljiviji na pukotine izazvane vodikom tijekom zavarivanja i zahtijeva predgrijavanje prije izrade bilo kakvog zavarenog spoja. Kovane komponente koje će kasnije biti zavarene u veći sklop, kao što su mlaznice tlačne posude ili strukturni spojevi, često se specificiraju s maksimalnom gornjom granicom ekvivalenta ugljika, a ne samo s maksimalnim postotkom ugljika, jer ovaj pojedinačni broj obuhvaća kombinirani učinak svakog elementa odjednom.
Kao praktična referentna točka, obični čelik s niskim udjelom ugljika obično proizvodi ekvivalent ugljika ispod 0,35, koji se lako zavaruje uz minimalno prethodno zagrijavanje. Niskolegirani razredi srednjeg ugljika kao što je 4140 obično se nalaze između 0,55 i 0,70, zahtijevajući umjereno predgrijavanje i kontroliranu međuprolaznu temperaturu tijekom zavarivanja. Alatni čelik i visokolegirani tipovi za kovanje mogu podići ekvivalent ugljika iznad 0,90, pri čemu se zavarivanje općenito u potpunosti izbjegava u korist mehaničkog spajanja ili zamjene kovanog dijela kao jednog komada.
Zašto je važna precizna kontrola elemenata za dijelove od kovanog čelika
Operacija kovanja primjenjuje ogromnu silu pritiska na zagrijanu gredicu, a svaka nedosljednost u raspodjeli elemenata odmah se pokazuje kao pucanje, kidanje ili neravnomjerno strujanje zrna. Mlinovi koji isporučuju gredice za kovanje obično imaju strože tolerancije na mangan, sumpor i fosfor od mlina koji proizvode čelik za jednostavne valjane ploče, jer proces kovanja koncentrira sve slabosti na točki najveće deformacije. Gredica s blago povišenim sadržajem sumpora koja ne bi uzrokovala vidljiv problem u valjanom limu može se potpuno rascijepiti kada se udari kovačkim čekićem.
To je i razlog zašto renomirani dobavljači okovaka testiraju svaku toplinu čelika i čuvaju zapis o kemijskom sastavu za svaku seriju, umjesto da se oslanjaju na opću specifikaciju kvalitete. Kupci koji nabavljaju kovane prirubnice, spojke, tijela ventila ili pogonska vratila imaju koristi od traženja stvarne analize topline, jer ona otkriva stvarne postotke svakog elementa, a ne samo nazivni raspon otisnut u katalogu.
Konzistentnost elemenata također utječe na daljnju obradu nakon kovanja. Kovani dio s izdvojenim uključcima mangan sulfida može se obrađivati neravnomjerno, stvarajući nedosljednu završnu obradu površine i ubrzano trošenje alata na nekim područjima iste komponente. Kupci koji vide neobjašnjive varijacije u performansama strojne obrade na navodno identičnim kovanim dijelovima često temeljni uzrok traže u nedosljednoj distribuciji elemenata unutar izvorne gredice, a ne u bilo kojoj pogrešci u samom procesu strojne obrade.
Često postavljana pitanja
Koji je najvažniji element u čeliku osim željeza?
Ugljik je najutjecajniji pojedinačni element jer izravno kontrolira tvrdoću, čvrstoću i rastegljivost više nego bilo koji drugi dodatak. Svaki drugi element slojevito je postavljen na odnos željezo-ugljik kako bi se fino podesilo određeno svojstvo.
Može li čelik uopće postojati bez ugljika?
Ne prema standardnoj definiciji. Legura s vrlo niskim udjelom ugljika, ponekad ispod 0,01% ugljika, poput maraging čelika, tehnički se klasificira kao čelik jer se još uvijek oslanja na željeznu matricu ojačanu drugim mehanizmima, ali velika većina komercijalnog čelika sadrži mjerljiv sadržaj ugljika.
Zašto nehrđajući čelik sadrži toliko kroma?
Krom content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Znači li veći sadržaj legure uvijek jači čelik?
Nije nužno. Legirajući elementi mijenjaju specifična svojstva umjesto da jednostavno dodaju čvrstoću u cjelini. Nikal, na primjer, prvenstveno poboljšava žilavost i performanse pri niskim temperaturama, a ne sirovu tvrdoću, dok krom uglavnom poboljšava otpornost na trošenje i otpornost na koroziju. Prava kombinacija u potpunosti ovisi o tome kako će se gotov dio koristiti.
Zašto kovani dijelovi navode točan postotak elemenata, a ne samo naziv kvalitete?
Budući da čak i mali pomaci u sadržaju mangana, sumpora ili fosfora unutar dopuštenog raspona za kvalitetu mogu promijeniti način na koji se gredica ponaša pod pritiskom tlačne sile tijekom kovanja. Točna toplinska kemija omogućuje inženjerima predviđanje protoka zrna, rizik od pucanja i reakciju toplinske obrade nakon kovanja s puno većom točnošću od samog naziva kvalitete.
Što se događa ako je sadržaj sumpora u čeliku previsok prije kovanja?
Višak sumpora reagira sa željezom i stvara željezni sulfid, koji se tali na mnogo nižoj temperaturi od okolne čelične matrice. Tijekom vrućeg kovanja, ti uključci s niskim talištem mogu uzrokovati unutarnje kidanje gredice, nedostatak poznat kao vruća kratkoća koji se uglavnom sprječava dodavanjem dovoljno mangana da veže sumpor.
Je li sadržaj željeza ikada naveden na listu sa specifikacijama čelika?
Željezo se rijetko navodi kao određeni postotak jer se tretira kao ravnoteža sastava nakon što se uračuna svaki drugi element. Tipična specifikacija ugljičnog čelika navest će maksimalne količine ugljika, mangana, fosfora, sumpora i silicija, a željezo jednostavno čini ostatak, obično 97% do 99% ukupne težine.
Zašto neki tipovi dodaju bor kada krom i molibden već poboljšavaju kaljivost?
bor is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Koja je razlika između toplo valjanog i kovanog proizvoda izrađenog od iste vrste čelika?
Oba polaze od istog kemijskog sastava, ali kovanje primjenjuje koncentriranu kompresijsku silu koja usklađuje unutarnji tok zrna duž oblika dijela i zatvara svaku unutarnju poroznost preostalu od lijevanja. Vruće valjana šipka ima ujednačeniju, manje usmjerenu strukturu zrna. Za komponente koje su kritične za zamor, usklađeni tok zrna postignut kovanjem obično daje bolju mehaničku izvedbu iako je kemijski sastav temeljnog elementa identičan.
Kako inženjeri odlučuju koje elemente legure navesti za novi kovani dio?
Odabir obično počinje od mehaničkih zahtjeva dijela, kao što je potrebna vlačna čvrstoća, udarna žilavost na očekivanoj radnoj temperaturi i otpornost na koroziju ili habanje, a zatim ide unatrag do kvalitete za čiji se utvrđeni raspon elemenata zna da pouzdano isporučuju ta svojstva. Troškovi, zavarljivost i obradivost važu se zajedno s čistom mehaničkom izvedbom, budući da je visokolegirani čelik rijetko najpraktičniji ili najekonomičniji izbor za danu primjenu.
