Kako nanosite kaljeni čelik? Metode, koraci i savjeti

Što kaljenje zapravo čini čeliku

Kaljenje je postupak toplinske obrade kojim se stvrdnjava vanjska površina čeličnog dijela dok unutarnja jezgra ostaje žilava i rastegljiva. Rezultat je komponenta koja je izvana otporna na habanje i zamor površine, ali može apsorbirati udarce i stres bez pucanja iznutra. Ova kombinacija je upravo ono što kovanje čelika i strojno obrađene komponente zahtijevaju u zahtjevnim primjenama kao što su zupčanici, bregaste osovine, osovine i alati za rezanje.

Stvrdnuti vanjski sloj — nazvan "kućište" — obično se kreće od 0,1 mm do preko 3 mm dubine , ovisno o korištenoj metodi i vremenu ekspozicije. Jezgra ostaje relativno mekana, obično između 20–40 HRC, dok kućište može doseći 58–65 HRC u dobro kontroliranim procesima. Ovu strukturu s dvije zone nije moguće postići samo kroz kaljenje, što kaljenje čini posebnom i vrlo praktičnom tehnikom u kovanju i proizvodnji čelika.

Vrijedno je razumjeti da svi čelici ne reagiraju jednako na kaljenje. Čelici s niskim udjelom ugljika (0,1%–0,3% ugljika) najčešće su kaljeni jer njihova jezgra ostaje duktilna nakon obrade. Čelici sa srednjim udjelom ugljika također se mogu tretirati, ali čelici s visokim udjelom ugljika općenito se umjesto toga kale, budući da njihova jezgra već može postići visoku tvrdoću.

Glavne metode za kaljenje čelika

Postoji nekoliko utvrđenih metoda za kaljenje čelika, od kojih svaka odgovara različitim materijalima, zahtjevima dubine kućišta i proizvodnim okruženjima. Odabir pravog ovisi o leguri osnovnog čelika, željenoj tvrdoći površine, tolerancijama dimenzija i dostupnoj opremi.

Karburiziranje

Naugljičavanje je najčešće korištena metoda otvrdnjavanja čeličnih dijelova za kovanje. Proces uključuje izlaganje čelika s niskim udjelom ugljika okruženju bogatom ugljikom na visokim temperaturama - obično 850°C do 950°C (1560°F do 1740°F) — dovoljno dugo da ugljik difundira na površinu. Nakon što se apsorbira dovoljna količina ugljika, dio se kali kako bi se zaključao u otvrdnuto kućište.

Postoje tri uobičajene varijante karburizacije:

• Karburiziranje plinom: Dio se stavlja u peć s atmosferom plina koji sadrži ugljik, obično endotermnog plina obogaćenog prirodnim plinom ili propanom. Ovo je najkontroliranija i skalabilnija metoda, široko korištena u automobilskoj industriji i industriji kovanja čelika.
• Naugljičenje paketa: Čelični dio pakira se u spremnik s čvrstim ugljičnim materijalom (poput drvenog ugljena pomiješanog s barijevim karbonatom) i zagrijava nekoliko sati. Ovo je niskotehnološka metoda koja se još uvijek koristi u malim radionicama ili za nepravilne oblike.
• Tekuće (solna kupka) karburiziranje: Dio je uronjen u rastaljenu kupku soli na bazi cijanida. Brz je i učinkovit, ali uključuje opasne kemikalije, pa se smanjio u upotrebi zbog brige za okoliš i sigurnosti.

Tipični plinski ciklus karburizacije za postizanje a 1 mm dubina kućišta na niskougljičnom čeliku kao što je AISI 8620 potrebno je otprilike 8-10 sati na 930°C. Nakon naugljičavanja, dio se kali u ulju ili vodi, zatim temperira na 150°C–200°C kako bi se smanjila naprezanja pri kaljenju uz zadržavanje površinske tvrdoće iznad 60 HRC.

Nitriranje

Nitriranje uvodi dušik u površinu čelika umjesto ugljika. Radi na znatno nižim temperaturama — 480°C do 590°C (900°F do 1095°F) — što znači da je izobličenje minimalno i da nije potrebno kaljenje. To čini nitriranje posebno prikladnim za precizne komponente i gotove dijelove gdje je točnost dimenzija kritična.

Rezultirajući slučaj je plići od naugljičavanja (obično 0,1 mm do 0,6 mm ), ali vrijednosti površinske tvrdoće mogu premašiti 70 HRC ekvivalent (1100 HV) u legiranim čelicima koji sadrže elemente koji tvore nitrid kao što su krom, molibden, aluminij i vanadij. Uobičajeni stupnjevi nitriranja uključuju čelike AISI 4140, 4340 i nitralne legure.

Plinsko nitriranje koristi disocirani amonijak u peći. Plazma (ionsko) nitriranje koristi električno tinjajuće pražnjenje za uvođenje dušika i može jednoličnije tretirati složene geometrije. Nitriranje u slanoj kupki (feritno nitrougljičenje) je brže i poboljšava otpornost na trošenje i otpornost na koroziju.

Indukcijsko kaljenje

Indukcijsko kaljenje ne uključuje kemijsku difuziju. Umjesto toga, koristi elektromagnetsku indukciju za brzo zagrijavanje površine čeličnog dijela iznad njegove temperature austenitizacije, nakon čega slijedi trenutačno kaljenje. Proces je iznimno brz — može doći do površinskog zagrijavanja 1 do 10 sekundi — i stvara tvrdi martenzitni omotač bez utjecaja na jezgru.

Ova metoda zahtijeva srednje ugljične čelike (0,35%–0,55% ugljika) ili legirane čelike koji već imaju dovoljno ugljika za stvaranje martenzita nakon kaljenja. Obično se koristi za osovine, zupčanike, koljenaste osovine i komponente tračnica u sektoru kovanja čelika i automobilskoj industriji. Dubine kućišta obično se kreću od 1 mm do 6 mm ovisno o korištenoj učestalosti i vremenu zagrijavanja.

Više frekvencije indukcije proizvode pliće slučajeve; niže frekvencije prodiru dublje. Frekvencija od 10 kHz može postići slučaj od 3-5 mm, dok frekvencija od 200 kHz može doseći samo 0,5-1 mm. Tvrdoća obično doseže 55–62 HRC na pravilno odabranim čelicima.

Kaljenje plamenom

Kaljenje plamenom koristi izravni plamen oksi-acetilena ili oksi-propana za brzo zagrijavanje površine čelika, nakon čega slijedi kaljenje vodom. To je jedna od najstarijih selektivnih metoda površinskog otvrdnjavanja i ne zahtijeva specijaliziranu opremu za peći. Tehnika radi na srednje ugljičnim i legiranim čelicima i često se primjenjuje na velike ili nezgrapne dijelove - poput velikih otkovaka, puteva strojeva i lančanika - koji se ne mogu lako smjestiti u peći ili indukcijske zavojnice.

Dubine kućišta s kaljenjem plamenom variraju u širokom rasponu od 1,5 mm do 6 mm , a moguće su postići vrijednosti tvrdoće od 50–60 HRC. Međutim, proces je manje kontroliran od indukcijskog kaljenja, a postizanje dosljedne dubine kućišta u složenim oblicima zahtijeva vješte operatere.

Cijanidiranje i karbonitriranje

Karbonitriranje istovremeno uvodi i ugljik i dušik u površinu čelika na temperaturama od 700°C do 900°C . Često se smatra hibridom karburizacije i nitriranja. Prisutnost dušika smanjuje potrebnu ozbiljnost kaljenja, smanjuje izobličenje i poboljšava kaljivost. Dubine kućišta općenito su manje od pune karburizacije — 0,07 mm do 0,75 mm — i naširoko se koristi za dijelove tankog presjeka, spojne elemente i male zupčanike.

Cijaniranje koristi kupku s tekućim natrijevim cijanidom za istovremeno uvođenje ugljika i dušika. Iako učinkovita i brza, toksična priroda cijanidnih soli učinila je ovu metodu u velikoj mjeri zastarjelom u većini zemalja zbog ekoloških propisa.

Korak po korak postupak naugljičavanja čelika kod kuće ili u radionici

Za one koji rade izvan industrijskog okruženja - u kovačnici, maloj radionici strojeva ili kućnoj kovačnici - naugljičavanje je najpristupačnija metoda. Evo praktičnog vodiča kroz proces.

1. Odaberite pravi čelik. Koristite čelik s niskim udjelom ugljika kao što je 1018, 1020 ili A36. Čelici s visokim udjelom ugljika nemaju koristi od pougljičavanja na isti način. Čelične gredice za kovanje izrađene od niskougljičnih razreda uobičajeni su početni materijali.
2. Temeljito očistite dio. Uklonite svo ulje, kamenac, hrđu i onečišćenje s površine. Kontaminanti djeluju kao barijere difuziji ugljika i stvaraju nejednaku dubinu kućišta.
3. Pripremite smjesu za karburizaciju. Pomiješajte ugljen od tvrdog drva (zdrobljen na komade od 6-12 mm) s karbonatnim pojačivačem - barijev karbonat u količini od 10-20% po težini je tradicionalan, iako kalcijev karbonat (vapnenački prah) djeluje kao sigurnija alternativa. Karbonat reagira s ugljičnim monoksidom u spremniku i proizvodi CO₂, koji se vraća u CO i održava atmosferu bogatu ugljikom.
4. Spakirajte spremnik. Stavite dio u metalnu kutiju ili zatvoreni spremnik (od lijevanog željeza ili debelog čelika). Nanesite smjesu ugljena oko dijela, osiguravajući najmanje 25 mm smjese sa svih strana. Zatvorite poklopac vatrostalnim cementom ili šamotnom glinom kako biste smanjili izlazak plina.
5. Zagrijte u peći. Zapakirani spremnik stavite u peć i dovedite do 900°C–950°C (1650°F–1740°F) . Održavajte ovu temperaturu potrebno vrijeme namakanja. Kao grubi vodič, 1 sat na 900°C proizvodi približno 0,25 mm dubine kućišta; 8 sati proizvodi približno 1 mm.
6. Ugasi dio. Izvadite dio iz kutije dok je još vruć i odmah gasite u ulju (motornom ulju ili ulju za kaljenje). Kaljenje vodom je brže, ali povećava rizik od pucanja. Kaljenje u ulju prikladno je za većinu čelika s niskim udjelom ugljika i daje tvrdoću od 58–63 HRC.
7. Temperirati nakon kaljenja. Ponovno zagrijavajte dio na 150°C–200°C (300°F–390°F) 1–2 sata kako biste smanjili unutarnje naprezanje od kaljenja. Time se smanjuje lomljivost uz zadržavanje tvrdoće površine. Preskakanje ovog koraka riskira stvaranje mikropukotina.

Jedan često korišten terenski test tvrdoće kućišta je test turpije: nova, oštra turpija trebala bi skliznuti s površine bez rezanja ako je kućište potpuno očvrslo. Za preciznije mjerenje standardni su pristupi ispitivanje tvrdoće po Rockwellu (HRC ljestvica) ili ispitivanje mikrotvrdoće po Vickersu na poprečnom presjeku.

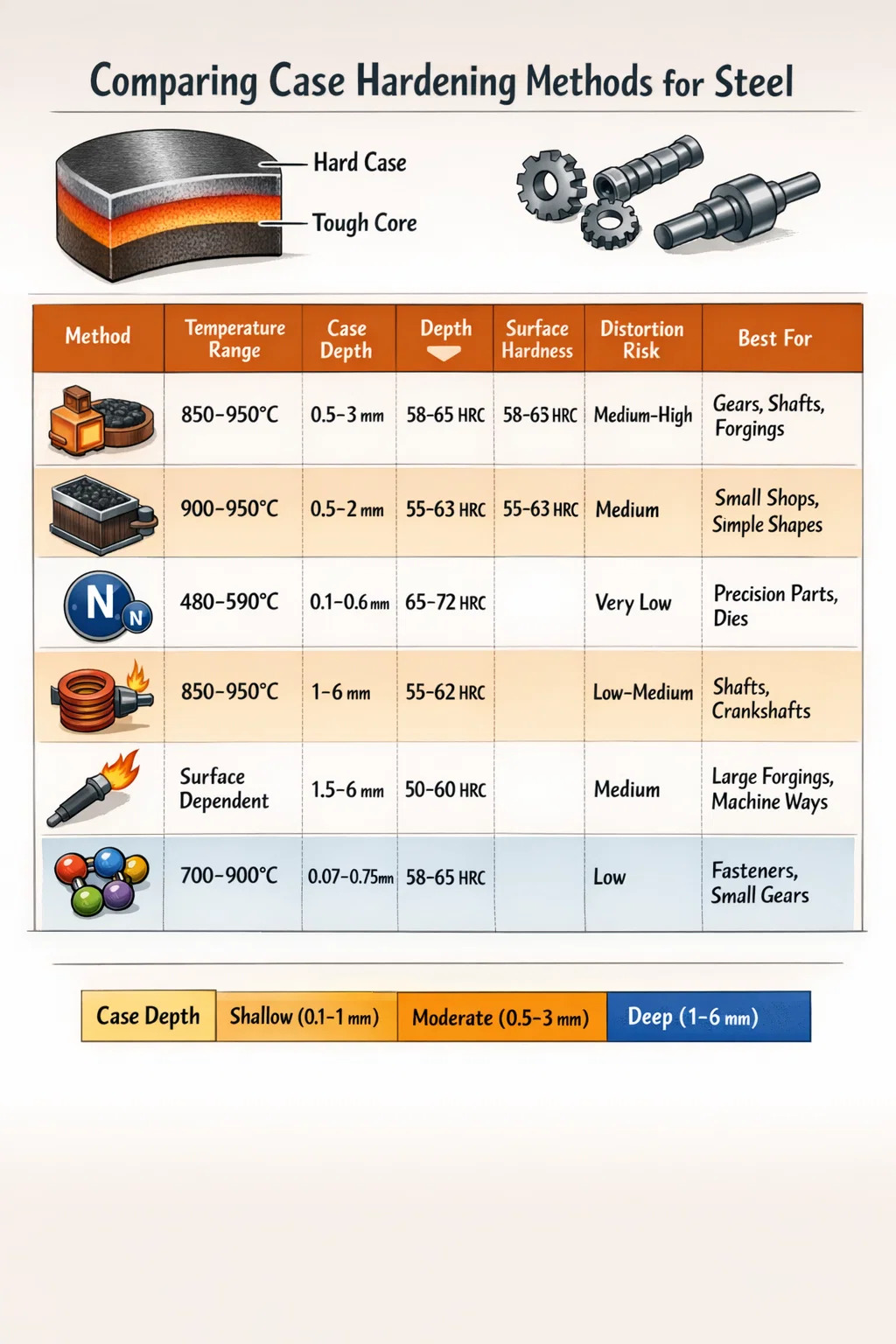

Usporedba metoda kaljenja: Praktični pregled

Tablica u nastavku sažima ključne razlike između najčešćih metoda otvrdnjavanja kako bi se pomoglo u odabiru pravog procesa za određenu primjenu.

Vrste čelika najprikladnije za kaljenje

Ne reagira svaka vrsta čelika na isti način na kaljenje. Izbor osnovnog materijala značajno utječe na moguću dubinu kućišta, žilavost jezgre i stabilnost dimenzija nakon obrade. U primjenama kovanja čelika, usklađivanje točne kvalitete s postupkom kaljenja ključno je za izvedbu dijela.

Niskougljični čelici za pougljičavanje

• AISI 1018 / 1020: Najčešći i ekonomičan izbor. Koristi se za osovine, klinove i općenite čelične komponente za kovanje gdje je potrebna površinska otpornost na trošenje, ali se troškovi moraju kontrolirati. Lako se obrađuje prije tretmana.
• AISI 8620: Čelik od legure nikla, kroma i molibdena koji se široko koristi u proizvodnji zupčanika i vratila. Pouzdano naugljičuje i nudi izvrsnu žilavost jezgre nakon toplinske obrade, što ga čini referentnom vrstom za kovanje čelika komponenti pogonskog sklopa.
• AISI 9310: Koristi se u primjenama zupčanika visokih performansi u zrakoplovstvu i teškim uvjetima. Nudi iznimnu čvrstoću jezgre i sposobnost kaljenja zbog visokog sadržaja nikla.
• AISI 4118 / 4320: Krom-molibden vrste s dobrom prokaljivošću. Koristi se u prijenosnim zupčanicima i otkovcima koji zahtijevaju veće dubine kućišta i bolju otpornost na zamor.

Legirani čelici za nitriranje

• AISI 4140: Svestrani krom-molibden čelik koji dobro reagira na plinsko nitriranje. Često se koristi za držače alata, vretena i precizne osovine u opremi za kovanje čelika.
• AISI 4340: Čelik od legure nikla, kroma i molibdena visoke čvrstoće. Nakon nitriranja postiže izvrsnu kombinaciju površinske tvrdoće i žilavosti jezgre. Uobičajeno u zrakoplovnim kovanjima i strukturnim komponentama.
• Nitraloy 135M: Posebno razvijen za nitriranje, sadrži aluminij kao element koji stvara nitrid. Proizvodi neke od najvećih vrijednosti tvrdoće površine koje se mogu postići nitriranjem, često preko 1000 HV.

Srednje ugljični čelici za indukcijsko i plameno kaljenje

• AISI 1045: Široko korišten srednje ugljični čelik za indukcijsko kaljenje. Uobičajeno u vratilima, osovinama i kovanjima poljoprivrednih alata. Postiže 55–60 HRC na površini nakon indukcijskog tretmana.
• AISI 4140 / 4340: Prikladan i za indukcijsko kaljenje kada je kaljen na visokim površinskim temperaturama. Koristi se u koljenastim klinovima, otkivcima s prstenom za bušenje i teškim inženjerskim komponentama.
• AISI 1060 / 1080: Veći sadržaj ugljika čini ih prikladnima za primjene na tračnicama i oprugama gdje se prakticira kaljenje plamenom na kontaktnim površinama s visokim trošenjem.

Kako Case Hardening djeluje s Kovanje čelika Proces

U industrijskoj proizvodnji, kaljenje je gotovo uvijek operacija nakon kovanja. Kovanje čelika — bilo da je otvorena matrica, zatvorena matrica (matrica za otiskivanje) ili kovanje na valjku — pročišćava zrnastu strukturu čelika i usklađuje protok zrna s geometrijom dijela. Ovo usitnjavanje zrna poboljšava mehanička svojstva čelika prije bilo kakve toplinske obrade.

Nakon kovanja čelika, dijelovi se obično normaliziraju ili žare kako bi se smanjila naprezanja kovanja, a zatim se grubo obrađuju do skoro konačnih dimenzija. U ovoj fazi primjenjuje se kaljenje. Redoslijed je bitan: ako je dio završno obrađen prije kaljenja, proces kaljenja može uzrokovati manje promjene dimenzija (iskrivljenje) koje guraju dio izvan tolerancije. Većina proizvođača ostavlja brušenje ili završnu obradu kao posljednji korak nakon otvrdnjavanja.

Kod naugljičenja otkivaka, fino zrnasta struktura nastala tijekom kovanja čelika pomaže u ograničavanju varijabilnosti difuzije ugljika i podržava ujednačeniju dubinu kućišta u složenim geometrijama. Otkovci s tijesnom strukturom zrna također pokazuju bolju otpornost na zamor u prijelaznoj zoni kućište-jezgra, gdje pukotine nastale zamorom obično nastaju pod cikličkim opterećenjem.

Na primjer, zupčanici automobilskih mjenjača proizvedeni kovanjem čelika u zatvorenom kalupu u čeliku 8620 rutinski se karburiziraju do dubine kućišta od 0,8–1,2 mm , kaljenje, temperiranje, a zatim završno mljevenje. Ova kombinacija kovanja i naugljičavanja proizvodi komponente sposobne izdržati prekoračenje kontaktnih naprezanja 1500 MPa tijekom milijuna ciklusa učitavanja — performanse koje niti jedan proces ne može postići sam.

Kontroliranje dubine kućišta i postojanosti tvrdoće

Jedan od najčešćih problema kod kaljenja kućišta je nedosljedna dubina kućišta. To može uzrokovati prerano zamor površine, pucanje ili pucanje tijekom rada. Nekoliko varijabli upravlja dosljednošću dubine kućišta, a njihova kontrola je ono što razdvaja kvalitetnu toplinsku obradu od loše prakse.

Ujednačenost temperature u peći

Temperaturni gradijenti unutar peći izravno se pretvaraju u varijaciju dubine kućišta kroz šaržu. Serija zupčanika obrađena u peći s a Varijacija temperature ±15°C vidjet će razlike u dubini kućišta od 10–15% u opterećenju. Industrijske plinske peći za pougljičavanje obično se specificiraju za održavanje ±5°C ujednačenost u cijeloj radnoj zoni. Kalibracija termoelementa i kvalifikacija peći (prema standardima poput AMS 2750 ili CQI-9) standardna su praksa u postrojenjima za toplinsku obradu kontrolirane kvalitete.

Kontrola ugljičnog potencijala u plinskom karburiziranju

Kod naugljičavanja plinom, potencijal ugljika u atmosferi peći mora se pažljivo regulirati. Previsok potencijal ugljika uzrokuje stvaranje površinskih karbidnih mreža — krhkih, pločastih željeznih karbida na granicama zrna koji značajno smanjuju vijek trajanja od zamora. Prenizak potencijal ugljika rezultira nedostatkom površinskog ugljika i neadekvatno tvrdim kućištem. Većina sustava peći koristi sonde za kisik (sonde za shim stock ili lambda sonde) za kontinuirano praćenje i podešavanje potencijala ugljika, ciljanje 0,8%–1,0% površinskog ugljika za većinu primjena zupčanika i vratila.

Ozbiljnost gašenja i dizajn učvršćenja

Nejednoliko kaljenje još je jedan glavni uzrok izobličenja i nedosljedne tvrdoće. Dijelovi koji ulaze u kaljenje u različitim smjerovima ili gdje medij za kaljenje neravnomjerno teče oko dijela, ohladit će se različitim brzinama i proizvesti različite mikrostrukture u različitim zonama. Pravilno dizajnirani učvršćivači sigurno drže dijelove tijekom kaljenja i dopuštaju dosljedan pristup medija za kaljenje svim površinama. Temperatura ulja tijekom gašenja obično se održava na 40°C–80°C (100°F–175°F) za većinu primjena kovanja čelika — hladno ulje se gasi preslabo, vruće ulje presporo.

Inspekcija nakon obrade

Provjera rezultata otvrdnjavanja vrši se destruktivnim i nerazornim ispitivanjem. Destruktivno ispitivanje uključuje rezanje poprečnog presjeka iz kupona uzorka obrađenog s proizvodnom serijom, zatim mjerenje tvrdoće na inkrementalnim dubinama korištenjem Vickersovog mikrotvrdoće za generiranje profila tvrdoće. Efektivna dubina kućišta definirana je kao dubina na kojoj tvrdoća opada 550 HV (približno 52 HRC) prema ISO 2639. Nedestruktivne metode uključuju magnetsku Barkhausenovu analizu buke i ispitivanje vrtložnim strujama, koje mogu otkriti anomalije dubine kućišta i površinske tvrdoće bez rezanja dijela.

Uobičajene pogreške u kaljenju i kako ih izbjeći

Većina neuspjeha kod kaljenja na terenu može se povezati s malim brojem grešaka koje se mogu izbjeći. Prepoznavanje ovih pogrešaka unaprijed - bilo da radite u proizvodnoj radionici ili maloj kovačnici - sprječava skupe prerade i odbacivanje dijelova.

• Pogrešan osnovni materijal: Pokušaj naugljičenja čelika s visokim udjelom ugljika dodaje malo koristi i može proizvesti krte karbidne mreže. Prije odabira metode kaljenja uvijek provjerite sadržaj ugljika u osnovnom čeliku.
• Preskakanje temperamenta: Kaljeni čelik bez kaljenja je pod ogromnim unutarnjim naprezanjem. Dijelovi mogu popucati satima nakon kaljenja ako se odmah ne kale. Uvijek temperirajte unutar nekoliko sati od gašenja, čak i ako se radi o samo 1 satu namakanja na 160°C.
• Neravnomjerno zagrijavanje prije gašenja: Dio koji nije na ravnomjernoj temperaturi austenitizacije kada se ohladi imat će nejednoliku mikrostrukturu. Osigurajte odgovarajuće vrijeme namakanja na temperaturi obrade prije gašenja. Tanke dijelove može trebati samo 15-20 minuta namakanja; debela otkovka može zahtijevati sat ili više.
• Površinska kontaminacija: Ulje, mast ili oksidacija na površini dijela prije naugljičavanja stvaraju mrtve zone u koje se ugljik ne može difuzirati. Dijelovi moraju biti odmašćeni i lagano pjeskareni ili očišćeni prije obrade.
• Premala kutija za aplikaciju: Tanko kućište (0,2 mm) na jako opterećenom zupčaniku probit će se pod kontaktnim naprezanjem, izlažući meku jezgru i uzrokujući brzo trošenje ili udubljenje. Uskladite specifikaciju dubine kućišta s kontaktnim pritiskom i opterećenjem koje će komponenta vidjeti tijekom servisiranja.
• Naugljičenje: Prekomjerno vrijeme ili potencijal ugljika stvaraju debeli, lomljivi bijeli sloj zadržanog austenita i karbida na površini. Ovaj se sloj može ljuštiti, dramatično smanjujući čvrstoću na zamor umjesto da je poboljšava.

Primjene u kojima su komponente okovanog čelika standardne

Kaljenje slučaja nije liječenje niše. Ugrađen je u standardne proizvodne procese u mnogim industrijama koje se oslanjaju na kovanje čelika za strukturne i mehaničke komponente.

• Automobilski mjenjači i diferencijali: Prstenasti zupčanici, zupčanici i sunčani zupčanici u automatskim mjenjačima kovani su od čelika 8620 ili 4320 i karburizirani do dubine kućišta od 0,9–1,4 mm. Kombinacija površinske tvrdoće i žilavosti jezgre nosi s ponovljenim kontaktnim stresom i udarnim opterećenjem pogonskih sklopova vozila tijekom stotina tisuća kilometara.
• Zrakoplovni strukturni otkovci: Komponente stajnog trapa, osovine pokretača i rukavci ležaja u zrakoplovima često su izrađeni od čelika 4340, nitriranog ili karburiziranog kako bi se pružila otpornost na habanje uz zadržavanje visoke čvrstoće i žilavosti koje zahtijevaju zrakoplovne specifikacije kao što je AMS 6415.
• Rudarska i građevinska oprema: Klinovi gusjenice, čahure, zubi žlice i klinovi grane bagera kovani su od legiranih čelika i kaljeni kako bi bili otporni na abrazivno trošenje u kontaktu sa stijenama i tlom. Dubine kućišta od 2–4 mm uobičajene su u ovim primjenama kako bi se osigurala izdržljivost u ekstremno teškim uvjetima.
• Radilice i bregaste osovine: Automobilske radilice, često kovane od čelika 1045 ili mikrolegiranih čelika, indukcijski su kaljene na površinama rukavca kako bi se postigla lokalizirana površinska tvrdoća, dok ostatak osovine zadržava žilavost. Tvrdoća klina od 55–60 HRC značajno produljuje vijek trajanja ležaja u usporedbi s netretiranim površinama.
• Ručni alati i alati za rezanje: Dlijeta, bušilice i matrice izrađene od čelika 1020 mogu se naugljičiti kod kuće kako bi se proizvela čvrsta oštrica. Ovo je jedna od najstarijih primjena kaljenja i ostaje relevantna za kovače i proizvođače alata koji rade izvan industrijskih okruženja.
