Što je legura čelika: sastav, vrste i otkovci

Što je legura čelika — izravan odgovor

Čelik je u osnovi legura željeza i ugljika, gdje se sadržaj ugljika obično kreće od 0,02% do 2,14% težinski . Međutim, kada ljudi pitaju "što je legura čelika", često konkretno misle na legirani čelik — kategoriju čelika koja nadilazi obični ugljični čelik uključivanjem jednog ili više dodatnih legirajućih elemenata kao što su krom, nikal, molibden, vanadij, mangan, silicij ili volfram. Ovi dodatni elementi namjerno su uvedeni kako bi se poboljšala specifična mehanička, fizikalna ili kemijska svojstva koja sam ugljik ne može postići.

U praktičnom smislu, legirani čelik je podijeljen u dvije široke kategorije: niskolegirani čelik , gdje je ukupni sadržaj legure ispod 8%, i visokolegirani čelik , gdje ukupni sadržaj legure prelazi 8%. Nehrđajući čelik, alatni čelik i brzorezni čelik spadaju u kategoriju visokolegiranih. Specifična kombinacija i koncentracija legirajućih elemenata izravno određuje čvrstoću, tvrdoću, žilavost, otpornost na koroziju i zavarljivost čelika.

Jedna od industrijski najznačajnijih primjena legiranog čelika je proizvodnja Otkovci od legiranog čelika — komponente oblikovane pomoću tlačnih sila koje daju vrhunsku strukturu zrna i mehanička svojstva u usporedbi s odljevcima ili strojno obrađenim šipkama. Razumijevanje sastava legiranog čelika stoga je neodvojivo od razumijevanja načina na koji se ti otkivci izrađuju i primjenjuju u različitim industrijama.

Osnovni legirajući elementi u čeliku i njihova uloga

Svaki legirajući element dodan čeliku ima posebnu metaluršku svrhu. Sljedeća raščlamba pokriva najčešće korištene elemente i specifična svojstva koja daju:

Krom (Cr)

Krom se dodaje u količinama od 0,5% do 30% ovisno o primjeni. U koncentracijama iznad 10,5%, stvara pasivni oksidni sloj na površini čelika, stvarajući ono što poznajemo kao nehrđajući čelik. U nižim koncentracijama, krom poboljšava očvrsljivost, otpornost na habanje i otpornost na visoke temperature. Klase poput AISI 4140 i 4340 sadrže krom kao ključni element, a one su među najčešće navedenim klasama za otkivke od legiranog čelika u nosivim primjenama.

Nikal (Ni)

Nikal povećava žilavost, osobito na niskim temperaturama, što ga čini nezamjenjivim za kriogene primjene i opremu za arktičko okruženje. Obično se koristi između 1% i 9% , nikal također poboljšava otpornost na koroziju i pomaže u održavanju duktilnosti nakon stvrdnjavanja. Čelik razreda 9Ni, koji sadrži približno 9% nikla, naširoko se koristi za spremnike za ukapljeni prirodni plin (LNG) koji rade na temperaturama niskim do -196°C.

Molibden (Mo)

Čak iu malim količinama - tipično 0,15% do 0,30% — molibden dramatično poboljšava kaljivost, otpornost na puzanje pri povišenim temperaturama i otpornost na rupičastu koroziju. U krom-molibden (CrMo) čelicima, koji su standardni materijali za visokotlačne cjevovode i otkivke od legiranog čelika u sektoru proizvodnje električne energije, molibden je kritičan za dugoročni strukturni integritet pod toplinskim ciklusima.

Vanadij (V)

Vanadij se obično koristi u koncentracijama ispod 0,2% , ipak je njegov učinak pročišćavanja žitarica značajan. Formira fine karbide i nitride koji učvršćuju granice zrna, što rezultira finijim mikrostrukturama i poboljšanom čvrstoćom na zamor. Tipovi modificirani vanadijem obično se koriste u kovanim radilicama, klipnjačama i zupčanicima gdje je izdržljivost najvažnija.

mangan (Mn)

Mangan je prisutan u gotovo svim čelicima, obično između 0,3% i 1,6% . Djeluje kao dezoksidant, kombinira se sa sumporom kako bi spriječio vruću kratkoću i povećava čvrstoću i očvrsljivost. Čelici s višim udjelom mangana — kao što je Hadfieldov čelik s oko 12–14% Mn — pokazuju izvanredno ponašanje pri otvrdnjavanju, što ih čini prikladnima za primjene otporne na udarce poput rudarske opreme i željezničkih prijelaza.

Silicij (Si)

Silicij je prvenstveno deoksidans, ali također poboljšava snagu i tvrdoću. U čelicima za opruge i elektročelicima sadržaj silicija može biti visok kao 4,5% , gdje značajno smanjuje magnetske gubitke i poboljšava električni otpor. U strukturnim legiranim čelicima, sadržaj silicija obično se kontrolira između 0,15% i 0,35%.

Volfram (W) i kobalt (Co)

Volfram stvara stabilne karbide koji zadržavaju tvrdoću na povišenim temperaturama - do 600°C i više — što ga čini bitnim u brzoreznim alatnim čelicima kao što su M2 i T1. Kobalt dodatno povećava tvrdoću u vrućem stanju i koristi se zajedno s volframom u vrhunskim alatima za rezanje.

Klase uobičajenih legiranih čelika i njihovi sastavi

Donja tablica sažima nekoliko naširoko korištenih vrsta legiranog čelika, njihov nazivni sastav i primarna područja primjene, posebno u odnosu na otkivke od legiranog čelika:

Po čemu se otkivci od legiranog čelika razlikuju od drugih oblika

Kada se legirani čelik obrađuje kovanjem - za razliku od lijevanja, valjanja ili strojne obrade iz gredica - rezultirajuća komponenta pokazuje bitno drugačiju unutarnju strukturu. Kovanjem se metal obrađuje pod pritiskom sile pritiska, bilo vruće ili hladno, čime se postiže nekoliko kritičnih metalurških rezultata:

• Pročišćavanje zrna: Proces kovanja razbija grubo lijevane zrnate strukture na fina, jednakoosna zrna. Finija zrna znače veću žilavost i bolju otpornost na zamor. U otkivcima od legiranog čelika, to je pojačano elementima za pročišćavanje zrna kao što su vanadij i niobij.
• Usklađivanje protoka zrna: Kada se legirani čelik kuje u gotovo neto oblik, tok zrna slijedi konturu dijela umjesto da bude prerezan strojnom obradom. Ova usmjerena struktura zrna značajno poboljšava vlačnu čvrstoću i vijek trajanja u primarnom smjeru naprezanja — što je kritična prednost u komponentama kao što su radilice, klipnjače i prirubnice.
• Uklanjanje unutarnjih šupljina: Vruće kovanje na temperaturama obično između 1100°C i 1250°C zatvara svaku unutarnju poroznost ili šupljine skupljanja koje su mogle nastati tijekom skrućivanja originalnog ingota, što rezultira homogenim, gustim proizvodom.
• Poboljšana otpornost na udarce: Kombinacija fino zrnaste strukture i usmjerenog protoka vlakana u otkivcima od legiranog čelika rezultira Charpyjevim V-zarezima u udarnim vrijednostima koje se mogu 30% do 50% više nego ekvivalentni odljevci ispitani u poprečnom smjeru.

Na primjer, AISI 4340 otkovak toplinski obrađen na vlačnu čvrstoću od 1000 MPa može pokazati Charpy udarnu energiju od preko 80 J na sobnoj temperaturi, dok odljevak sličnog sastava i toplinske obrade može postići samo 50-60 J pod identičnim uvjetima. Ova razlika nije samo akademska — u aplikacijama kritičnim za sigurnost, ona određuje hoće li komponenta preživjeti stanje preopterećenja ili će se katastrofalno pokvariti.

Proces kovanja za legirani čelik — od gredice do gotove komponente

Proizvodnja visokokvalitetnih otkivaka od legiranog čelika zahtijeva pažljivu kontrolu svake faze u procesu proizvodnje. Dolje je tipičan slijed proizvodnje za toplo kovane komponente od legiranog čelika:

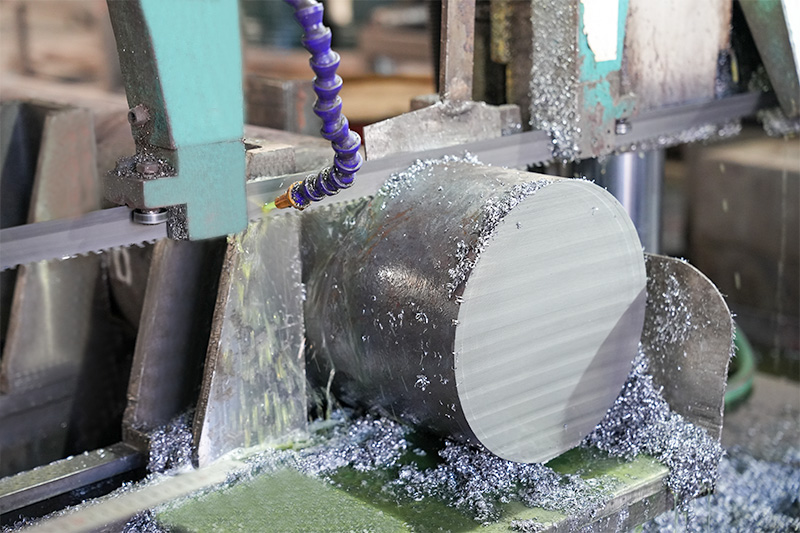

1. Odabir sirovina i certifikacija: Gredice ili ingoti od legiranog čelika potječu od proizvođača čelika s dokumentiranom toplinskom kemijom, čime se potvrđuje da sve koncentracije legirajućih elemenata zadovoljavaju specifikacije. Ultrazvučno ispitivanje dolazne gredice standardna je praksa za kritične primjene.
2. Grijanje: Gredice se zagrijavaju u plinskim ili električnim pećima do odgovarajuće temperature kovanja, obično između 1100°C i 1250°C za većinu niskolegiranih vrsta. Precizna kontrola temperature sprječava dekarburizaciju površinskog sloja i osigurava jednoliku plastičnost kroz presjek.
3. Operacije kovanja: Ovisno o geometriji i potrebnom protoku zrna, gredica se može iskovati, izvući ili prešati u zatvorenim matricama. Veliki otkivci od legiranog čelika — kao što su prirubnice posuda pod pritiskom s provrtom većim od 500 mm — obično se proizvode na hidrauličkim prešama u rasponu od Kapacitet od 2.000 do 10.000 tona .
4. Kontrolirano hlađenje: Nakon kovanja, kontrolirano hlađenje - bilo na zraku, u peći ili ispod izolacijskih pokrivača - sprječava stvaranje tvrdog martenzita koji bi mogao napuknuti komponentu ili unijeti zaostala naprezanja neprikladna za kasniju toplinsku obradu.
5. Toplinska obrada: Većina otkivaka od legiranog čelika podvrgava se austenitizaciji, kaljenju i kaljenju (QT) kako bi se postigla konačna specifikacija mehaničkih svojstava. Temperatura austenitizacije, medij za gašenje (voda, ulje ili polimer) te temperatura i vrijeme kaljenja sve su kritične varijable. Na primjer, otkovci od AISI 4140 namijenjeni za primjenu cjevaste robe u naftnoj industriji (OCTG) obično se temperiraju između 540°C i 650°C kako bi se postigla potrebna ravnoteža čvrstoće i žilavosti.
6. Ispitivanje bez razaranja (NDT): Konačni otkovci podvrgavaju se ultrazvučnom ispitivanju (UT), ispitivanju magnetskim česticama (MPI) ili ispitivanju penetrantom (DPI) kako bi se provjerio unutarnji i površinski integritet prije isporuke.
7. Mehanička ispitivanja i certificiranje: Ispitni prstenovi ili produžeci iskovani integralno s komponentom strojno se obrađuju za ispitivanje rastezanja, tvrdoće i udarca. Rezultati se dokumentiraju u izvješću o ispitivanju materijala (MTR) koje prati kovanje kupcu.

Industrije koje se uvelike oslanjaju na otkivke od legiranog čelika

Potražnja za otkivcima od legiranog čelika potaknuta je industrijama u kojima se o strukturnom integritetu ne može pregovarati i gdje neuspjeh nosi ozbiljne posljedice — bilo ekonomske, ekološke ili u smislu ljudske sigurnosti. Sljedeći sektori su najznačajniji potrošači:

Nafta i plin

Oprema za bušotine, tijela božićnih drvaca, zasuni, prirubnice i podvodni priključci svi se rutinski proizvode kao otkivci od legiranog čelika. Ocjene kao što su F22 (2.25Cr-1Mo) , F91 (9Cr-1Mo-V) i niskotemperaturni stupnjevi kao što su F8 i F44 navedeni su prema ASTM A182 za prirubnice i priključke koji rade pod visokim tlakom i povišenim temperaturama ili temperaturama ispod okoline. Kombinacija kemije legure i postupka kovanja osigurava da ove komponente izdrže tlakove na ušću bušotine veće od 15.000 psi i otporne su na pucanje izazvano vodikom (HIC) u kiselim radnim okruženjima.

Zrakoplovstvo i obrana

Komponente stajnog trapa, strukturni dijelovi okvira zrakoplova, osovine motora i dijelovi sustava naoružanja proizvode se kao otkivci od legiranog čelika od klasa uključujući AISI 4340, 300M (modificirani 4340 s dodacima vanadija i silicija) i maraging čelike. Zahtjevi krajnje vlačne čvrstoće za ove primjene rutinski prelaze 1700 MPa , sa strogim minimumom žilavosti loma. Postupak kovanja je ovdje bitan jer nijedan postupak lijevanja ne može pouzdano postići potrebnu kombinaciju čvrstoće i žilavosti na ovim razinama.

Proizvodnja električne energije

Rotori parnih turbina, vratila generatora, ljuske tlačnih posuda i diskovi turbina u konvencionalnim termoelektranama i nuklearnim elektranama među najvećim su i najzahtjevnijim proizvedenim otkovcima od legiranog čelika. Jedan veliki otkovak rotora turbine može težiti više 100 tona i zahtijevaju tjedne kontroliranog hlađenja i toplinske obrade nakon kovanja. Materijali kao što su CrMoV čelik (npr. 1Cr-1Mo-0,25V) i nikal-krom-molibden-vanadij (NiCrMoV) klase specificirani su zbog svoje dugotrajne otpornosti na puzanje pri temperaturama pare do 565°C i njihove otpornosti na krtost zbog topline.

Automobilski i teški prijevoz

Automobilski sektor uvelike koristi otkivke od legiranog čelika za komponente pogonskog sklopa — radilice, klipnjače, bregaste osovine, prijenosne zupčanike i upravljačke zglobove. Vrste legura sa srednjim udjelom ugljika kao što su AISI 4140, 4340 i 8620 su najčešći izbori. Moderni mikrolegirani čelici za kovanje (koji sadrže male dodatke niobija, vanadija ili titana) postali su sve popularniji jer postižu odgovarajuću čvrstoću kontroliranom termomehaničkom obradom bez potrebe za posebnom operacijom kaljenja i otpuštanja, smanjujući troškove proizvodnje i potrošnju energije.

Rudarska i građevinska oprema

Pogonska vratila, spojnice gusjenica buldožera, krajevi hidrauličkih cilindara i klinovi žlice za rudarske lopate i bagere rutinski se proizvode kao veliki otkivci od legiranog čelika. Ove komponente doživljavaju visoka ciklička opterećenja u kombinaciji s abrazivnim trošenjem i povremenim udarnim opterećenjima. Vrste koje nude visoku površinsku tvrdoću nakon toplinske obrade — obično Tvrdoća po Brinellu od 300 do 400 HB — preferiraju se zbog otpornosti na habanje, dok se održava odgovarajuća žilavost jezgre kako bi se oduprlo lomu pri udaru.

Norme i specifikacije koje se odnose na otkivke od legiranog čelika

Međunarodni standardi definiraju i granice kemijskog sastava i zahtjeve mehaničkih svojstava za otkivke od legiranog čelika koji se koriste u reguliranim industrijama. Kupci i inženjeri moraju razumjeti koji se standard odnosi na njihovu primjenu prije specificiranja materijala. Standardi koji se najčešće spominju uključuju:

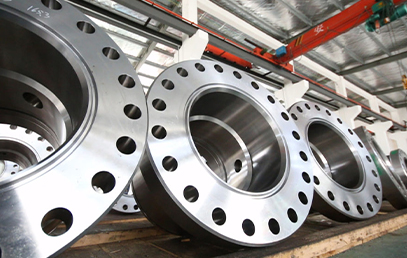

• ASTM A182: Standardna specifikacija za prirubnice cijevi od kovanih ili valjanih legura i nehrđajućeg čelika, kovane spojeve i ventile za rad na visokim temperaturama. Pokriva stupnjeve F5, F9, F11, F22, F91 i mnoge druge prema njihovim CrMo oznakama.
• ASTM A336: Pokriva čelične otkivke za dijelove pod pritiskom i visokim temperaturama, koji se koriste za posude, ventile i armature u proizvodnji električne energije i kemijskoj obradi.
• ASTM A508: Kaljeni i kaljeni vakuumski obrađeni ugljični i legirani čelični otkovci za tlačne posude — često se koriste u primjenama nuklearnih tlačnih posuda.
• EN 10250: Europska norma za otvorene čelične otkivke za opće inženjerske svrhe, s dijelovima koji pokrivaju nelegirane čelike, legirane specijalne čelike i nehrđajuće čelike.
• ISO 9606 i AS 1085: Regionalni standardi koji reguliraju kvalifikaciju kovanja legiranog čelika na određenim nacionalnim tržištima.
• NACE MR0175 / ISO 15156: Nije standard za kovanje sam po sebi, ali navodi zahtjeve za komponente od legiranog čelika koje se koriste u sredinama koje sadrže sumporovodik (H₂S) — uključujući ograničenja tvrdoće kritične za otkovke u naftnim i plinskim kiselim pogonima.

Za mnoge kritične primjene samo navođenje standarda nije dovoljno. Dodatni zahtjevi — kao što su Dodatak S1 (Charpyjevo testiranje na niskoj temperaturi) , ultrazvučni pregled prema ASTM A388 ili testiranje PWHT simulacije — dodaju se narudžbenici za rješavanje rizika specifičnih za primjenu koje osnovni standard ne pokriva u potpunosti.

Mehanička svojstva: usporedba otkovaka od legiranog čelika

Mehanička svojstva koja se postižu s otkivcima od legiranog čelika obuhvaćaju vrlo širok raspon ovisno o stupnju, uvjetima toplinske obrade i veličini presjeka. Sljedeća tablica pruža reprezentativne podatke o svojstvima za uobičajeno kovane vrste legiranih čelika u kaljenom i otpuštenom stanju:

Važan koncept za korisnike otkivaka od legiranog čelika je učinak veličine odjeljka . Kako se poprečni presjek kovanja povećava, jezgra komponente se sporije hladi tijekom kaljenja, što rezultira manjim vrijednostima tvrdoće i čvrstoće u usporedbi s površinom. Ovo je karakterizirano očvrsljivošću — obično mjerenom Jominy testom na kraju kaljenja. Vrste s većom prokaljivošću (kao što je AISI 4340 u odnosu na AISI 4140) održavaju tvrdoću dosljednije preko većih presjeka, zbog čega je 4340 preferirani izbor za otkivke s teškim presjecima kao što su osovine velikog promjera i debeli diskovi.

Mogućnosti toplinske obrade za otkivke od legiranog čelika

Toplinska obrada je mjesto gdje se kemijski sastav legure čelika prevodi u konačna mehanička svojstva otkovka. Različiti načini obrade proizvode drastično različite profile svojstava od iste vrste legiranog čelika:

Normaliziranje

Zagrijavanje na 870°C–950°C i hlađenje zrakom pročišćava strukturu zrna i uklanja unutarnja naprezanja iz procesa kovanja. Otkivci od normaliziranog legiranog čelika imaju umjerenu čvrstoću i razumnu žilavost, ali se općenito ne koriste u zahtjevnim konstrukcijskim primjenama gdje su potrebna svojstva kaljenja i otpuštanja.

Kaljenje i temperiranje (QT)

Najčešća toplinska obrada konstrukcijskih otkovaka od legiranog čelika. Austeniziranje (obično 840°C–880°C za većinu CrMo razreda), brzo kaljenje u ulju ili vodi kako bi se formirao martenzit, nakon čega slijedi kaljenje na kontroliranoj temperaturi kako bi se krti martenzit razgradio u čvršću kaljenu strukturu martenzita. Temperatura kaljenja je primarna poluga za podešavanje ravnoteže čvrstoće i žilavosti — više temperature kaljenja smanjuju čvrstoću, ali povećavaju žilavost i rastegljivost.

Žarenje

Potpuno žarenje (zagrijavanje iznad Ac3 i hlađenje u peći) proizvodi najmekše stanje koje se može obraditi — korisno za otkivke koji zahtijevaju opsežnu naknadnu strojnu obradu prije konačne toplinske obrade. Sferoidizirajuće žarenje, koje se koristi za legirane čelike s visokim udjelom ugljika kao što je 52100, pretvara karbide u sferne čestice, maksimizirajući obradivost i dimenzionalnu stabilnost prije otvrdnjavanja.

Naugljičavanje i kaljenje

Za zupčanike, bregaste osovine i prstenove ležajeva kovane od niskougljičnih vrsta kao što je AISI 8620, naugljičenje (plin ili vakuum) uvodi ugljik u površinski sloj do dubine od obično 0,8 mm do 2,0 mm , nakon čega slijedi kaljenje i popuštanje na niskim temperaturama. Rezultat je tvrda površina (60–63 HRC) sa čvrstom jezgrom otpornom na zamor — kombinacija koja je bitna za aplikacije u kojima dominira kontaktni stres.

Toplinska obrada nakon zavarivanja (PWHT)

Otkovci od legiranog čelika koji se zavaruju u gotove sklopove — posebno u primjenama u posudama pod tlakom i cjevovodima — obično zahtijevaju PWHT za smanjenje naprezanja u zoni utjecaja topline zavara i vraćanje žilavosti. Za CrMo stupnjeve, PWHT temperature su točno navedene u kodovima kao što je ASME odjeljak VIII, obično u rasponu od 650°C do 760°C , drže minimalno vrijeme ovisno o debljini presjeka.

Legirani čelik naspram ugljičnog čelika naspram nehrđajućeg čelika — pojašnjavanje razlika

Razumijevanje koja se legura čelika specificira zahtijeva jasnoću granica između različitih kategorija čelika, koje se u praksi često brkaju:

Izbor između ovih kategorija za kovanu komponentu u osnovi je problem inženjerske ekonomije. U većini slučajeva, otkovci od niskolegiranog legiranog čelika nude najbolju ravnotežu cijene, mehaničkih svojstava i obradivosti. Otkovci od nehrđajućeg čelika biraju se samo kada zahtjevi za korozijom ili higijenski zahtjevi stvarno opravdavaju značajnu premiju troškova - obično 3× do 6× trošak materijala u usporedbi s niskolegiranim stupnjem usporedive čvrstoće.

Kontrola kvalitete i inspekcija otkivaka od legiranog čelika

Proces osiguranja kvalitete za otkivke od legiranog čelika u primjenama kritičnim za sigurnost je opsežan i višeslojan. Robusni program inspekcije obično pokriva sljedeća područja:

• Pregled analize topline: Analiza lonca i analiza proizvoda proizvođača čelika provjeravaju se prema ograničenjima sastava primjenjivih standarda. Kritični elementi kao što su fosfor i sumpor održavaju se ispod 0,025% i 0,015% odnosno za visokokvalitetne otkivke, budući da se ti elementi odvajaju na granice zrna i smanjuju žilavost.
• Provjera dimenzija: Otkovci se uspoređuju s crtežom u definiranim fazama — dimenzije u stanju kovanosti, dimenzije grube strojne obrade i konačne strojno obrađene dimenzije — pomoću kalibriranih mjernih alata, CMM opreme ili 3D skeniranja za složene geometrije.
• Ispitivanje tvrdoće: Tvrdoća po Brinellu ili Rockwellu mjeri se na otkovku na više mjesta nakon toplinske obrade kako bi se potvrdio ujednačen odgovor i potvrdilo da je postignut raspon svojstava. Za velike otkivke mogu biti potrebna ispitivanja tvrdoće po presjeku.
• Ultrazvučno ispitivanje (UT): UT s ravnim i kutnim snopom koristi se za otkrivanje unutarnjih inkluzija, preklopa, šavova ili pukotina koje nisu vidljive s površine. Za kritične komponente potrebna je 100% volumetrijska pokrivenost, s kriterijima za odbacivanje jednako strogim kao i ekvivalentne veličine otvora s ravnim dnom (FBH) od 3 mm ili manje .
• Inspekcija magnetskim česticama (MPI): Primjenjuje se za otkrivanje površinskih i pripovršinskih diskontinuiteta. MPI je posebno učinkovit na legiranom čeliku zbog svoje feromagnetske prirode, pružajući vrlo osjetljivu metodu za prepoznavanje preklopa kod kovanja, pukotina u gašenju i površinskih spojeva.
• Destruktivno ispitivanje iz ispitnih blokova: Vlačni uzorci, udarni uzorci po Charpyju i uzorci za žilavost loma (gdje to zahtijeva specifikacija) strojno se izrađuju iz namjenskih ispitnih kupona koji su prošli istu toplinsku povijest kao proizvodni kovanje. Rezultati ispitivanja dokumentirani su u izvješću o ispitivanju materijala (MTR), koje predstavlja zapis o sljedivosti za kovanje.

Inspekcija treće strane od strane priznatog inspekcijskog tijela — kao što su DNV, Bureau Veritas, Lloyd's Register ili TÜV — standardna je praksa za otkivke od legiranog čelika namijenjene za nuklearnu, offshore ili drugu reguliranu primjenu, pružajući neovisnu provjeru ispunjavaju li proizvođačevi procesi i rezultati ispitivanja navedene zahtjeve.

Novi trendovi u tehnologiji legiranog čelika i kovanja

Područje legiranog čelika i otkivaka od legiranog čelika nije statično. Nekoliko značajnih razvoja preoblikuje krajolik odabira materijala, proizvodnih metoda i granica primjene:

Mikrolegirani (HSLA) čelici za kovanje

Niskolegirani čelici visoke čvrstoće (HSLA) postižu čvrstoću usporedivu s kaljenim i poboljšanim čelicima kontroliranom termomehaničkom obradom i mikrododacima niobija ( 0,03%–0,05% Nb ), vanadij i titan. U automobilskom kovanju ovo je omogućilo eliminaciju koraka kaljenja i popuštanja za klipnjače i koljenasta vratila, smanjujući potrošnju energije, vrijeme ciklusa i izobličenje. Precipitacijsko otvrdnjavanje tijekom kontroliranog hlađenja osigurava granice razvlačenja od 600-900 MPa bez zasebnog koraka toplinske obrade.

Napredni čelici visoke čvrstoće za energiju vjetra

Glavna vratila vjetroturbina na moru i kućišta nosača planeta predstavljaju sektor rastuće potražnje za velikim otkivcima od legiranog čelika. Ove komponente zahtijevaju visoku žilavost na temperaturama do -40°C u kombinaciji s dugim vijekom trajanja pod opterećenjem promjenjive amplitude. Namjenski stupnjevi s optimiziranim CrNiMo kemijskim sastavom i kontroliranom obradom oblika sumpora (dodaci rijetke zemlje ili kalcija) razvijeni su posebno kako bi zadovoljili Dizajnirani životni vijek od 20 godina zahtjeve ovih aplikacija.

Dizajn procesa kovanja vođen simulacijom

Softver za analizu konačnih elemenata (FEA) kao što su DEFORM, Simufact i QForm sada se rutinski koristi za simulaciju protoka metala, punjenja kalupa, distribucije deformacija i razvoja temperature tijekom kovanja komponenata od legiranog čelika. To omogućuje procesnim inženjerima da optimiziraju geometriju kalupa, redoslijed kovanja i omjere smanjenja prije prvog fizičkog ispitivanja, smanjujući stope otpada i skraćujući vremenske rokove razvoja za složene otkivke od legiranog čelika. Spojeni modeli mikrostrukture također mogu predvidjeti razvoj veličine zrna i ponašanje fazne transformacije tijekom kovanja i naknadne toplinske obrade.

Skladištenje vodika i primjene gorivih ćelija

Rast vodikove ekonomije pokreće potražnju za otkivcima od legiranog čelika koji mogu biti otporni na vodikovu krtost — posebno izazovan mehanizam razgradnje gdje atomski vodik difundira u čeličnu rešetku i smanjuje duktilnost i otpornost na lom. Klase sa smanjenim sadržajem ugljika, kontroliranom veličinom zrna i temperiranom martenzitnom ili bainitnom mikrostrukturom određuju se za posude s vodikovim tlakom i komponente cjevovoda, uz primjenu metoda procjene mehanike loma za postavljanje sigurnih granica radnog naprezanja.

Odabir pravog razreda legiranog čelika za kovanu komponentu

Odabir odgovarajućeg razreda legiranog čelika za određenu primjenu kovanja zahtijeva balansiranje više konkurentskih zahtjeva. Sljedeći kontrolni popis pruža strukturirani pristup odabiru ocjene:

• Definirajte zahtjeve mehaničkih svojstava: Minimalna vlačna čvrstoća, granica tečenja, istezanje i energija udarca pri projektiranoj temperaturi. Ove vrijednosti, u kombinaciji s odgovarajućim faktorima sigurnosti, određuju potrebnu razinu čvrstoće.
• Odredite veličinu odjeljka: Kao što je spomenuto, veći presjeci zahtijevaju više stupnjeve prokaljivosti da bi se postiglo prokaljivanje. Za presjeke veće od 100 mm u promjeru ili debljini, tipovi s dodacima nikla i molibdena — poput 4340 ili EN24 — općenito su poželjniji u odnosu na jednostavnije CrMo stupnjeve poput 4140.
• Procijenite radno okruženje: Je li korozija, oksidacija ili izloženost vodiku faktor? Rad na visokim temperaturama iznad 400°C općenito zahtijeva CrMo ili CrMoV stupnjeve. Korozivna okruženja mogu zahtijevati površinsku obradu, oblaganje ili prelazak na nehrđajući čelik ako je dopuštenje za koroziju pretjerano visoko.
• Razmotrite zavarljivost i ograničenja izrade: Više vrijednosti ekvivalenta ugljika (CE) povećavaju rizik od pucanja zavara. Ako će kovanje biti zavareno, odaberite stupanj s CE u nastavku 0.45 gdje je to moguće, ili planirajte odgovarajuće predgrijavanje, međuprolaznu kontrolu temperature i PWHT.
• Provjerite dostupnost i cijenu: Vrhunski razredi poput 4340 i EN24 dostupni su diljem svijeta, dok specijalizirani razredi mogu imati dulje vrijeme isporuke i veće premije. Potvrdite dostupnost željenog dobavljača u potrebnoj veličini prije navođenja.
• Potvrdite usklađenost s primjenjivim kodom ili standardom: Mnoge industrije ne dopuštaju proizvoljan odabir stupnja — primjenjivi kodeks dizajna (ASME, EN, DNV, MIL-SPEC) može ograničiti dopuštene stupnjeve. Uvijek provjerite je li odabrana vrsta legiranog čelika navedena ili odobrena prema važećem standardu za tu primjenu.

Kada se ti čimbenici sustavno procjenjuju, odabir odgovarajućeg legiranog čelika za otkivke od legiranog čelika postaje dobro definirana inženjerska odluka, a ne nagađanje. Ulaganje u ispravan odabir materijala u fazi projektiranja dosljedno donosi niže ukupne troškove životnog ciklusa, smanjeni rizik kvara i predvidljiviju izvedbu usluge od ispravljanja lošeg izbora materijala naknadno.
