Koja je točka topljenja čelika?
1370°C – 1540°C / 2500°F – 2800°F
Čelik se ne topi na jednoj fiksnoj temperaturi. Budući da je čelik legura željeza i ugljika, često u kombinaciji s elementima kao što su krom, nikal, mangan ili molibden, njegova točka taljenja je unutar raspona, a ne na jednoj točnoj brojci. Većina komercijalnih vrsta čelika počinje se pretvarati u tekućinu negdje između 1370°C i 1540°C (2500°F do 2800°F) , pri čemu se precizna vrijednost mijenja ovisno o točnom kemijskom sastavu dotičnog stupnja.
Ovaj raspon je važan daleko iznad znatiželje za metalurge. Ljevaonice ga koriste za postavljanje ciljeva peći, proizvođači ga koriste kako bi razumjeli koliko su blizu njihovi procesi zavarivanja ili rezanja potpunom ukapljivanju, a inženjeri ga koriste kako bi procijenili kako će se struktura ponašati ako ikada bude izložena ekstremnoj toplini. Promjena od sto stupnjeva u točki taljenja može promijeniti potrošnju energije peći, izbor vatrostalne obloge, pa čak i kvalitetu čelika odabranu za određenu primjenu.
Dva povezana pojma vrijedi rano razdvojiti. The solidus temperatura je mjesto gdje počinje topljenje, a likvidus temperatura je tamo gdje je metal potpuno tekući. Između ove dvije točke, čelik postoji u mješovitom, djelomično rastaljenom stanju koje operateri ljevaonica ponekad nazivaju kašastom zonom. Odluke o lijevanju i izlijevanju donose se imajući na umu ovu zonu, jer prerano izlijevanje riskira nepotpun protok, dok pregrijavanje gubi energiju i može pospješiti rast zrna koje slabi konačni proizvod.
Razmotrite praktični primjer. Radionica za izradu konstrukcija koja reže čeličnu ploču plamenikom s kisikom radi s temperaturom plamena znatno iznad točke taljenja, zbog čega se rezni rub nakratko ukapljuje i otpuhuje ga struja kisika. Nasuprot tome, ljevaonica koja lije blok motora namjerno zagrijava metal samo malo iznad temperature likvidusa, budući da prekomjerno pregrijavanje troši gorivo i može oštetiti gotovi odljevak. Ista fizikalna osobina, talište, pokreće dvije potpuno različite radne odluke ovisno o procesu.
Zašto se talište čelika toliko razlikuje?
Čisto željezo topi se na relativno predvidljivih 1538°C (2800°F). Onog trenutka kada se ugljik i drugi legirajući elementi uvedu, taj se broj počinje mijenjati. Svaki element malo drugačije mijenja kristalnu rešetku metala, a kumulativni učinak je ono što proizvodi široki raspon taljenja koji se vidi u obitelji čelika.
Ugljik
Čak i mala povećanja sadržaja ugljika značajno snižavaju talište. Povećanje udjela ugljika s otprilike 0,05 posto na 2,0 posto može sniziti točku taljenja za više od 100°C, zbog čega se alatni čelici s visokim udjelom ugljika općenito tope na nižim temperaturama nego blagi čelici s vrlo malo ugljika.
Krom
Krom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
nikal
nikal improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Mangan
Mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Molibden
Molibden raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Silicij
Silicij is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Nečistoće u tragovima također su važne. Sumpor i fosfor, preostali iz sirovina ako nisu pravilno rafinirani, mogu smanjiti učinkovito taljenje na granicama zrna i pridonijeti fenomenu koji se naziva vruća kratkoća, gdje metal postaje krt i sklon pucanju na visokim radnim temperaturama čak i prije nego što se približi svojoj točki topljenja. Ovo je jedan od razloga zašto moderna proizvodnja čelika stavlja toliki naglasak na strogu kontrolu razina zaostalih elemenata umjesto samo na praćenje primarnih dodataka legure.
Praktični zaključak za svakoga tko odabire materijal je da je izraz "točka taljenja čelika" zapravo skraćenica za obitelj blisko povezanih vrijednosti. Dvije zavojnice smještene jedna pored druge na podu skladišta, jedna od mekog čelika i jedna od alatnog čelika s visokim udjelom ugljika, mogu imati talište koje se razlikuje za više od 100 stupnjeva Celzijusa iako su oba ispravno opisana kao čelik.
Tališta prema vrsti čelika
Tablica u nastavku grupira uobičajene obitelji čelika i raspone topljenja koji se obično povezuju sa svakom od njih. Ove brojke odražavaju općenite industrijske reference, a ne list sa specifikacijama jednog mlina, stoga uvijek potvrdite točne vrijednosti prema certificiranim podacima za određenu toplinu ili stupanj prije nego što to postane dio kritičnog izračuna.
| Vrsta čelika | Talište (°C) | Talište (°F) |
|---|---|---|
| Niskougljični (blagi) čelik | 1410 – 1530 (prikaz, stručni). (prikaz, stručni). | 2570 – 2785 (prikaz, stručni). (prikaz, stručni). |
| Čelik srednjeg i visokog ugljika | 1410 – 1530 (prikaz, stručni). (prikaz, stručni). | 2570 – 2785 (prikaz, stručni). (prikaz, stručni). |
| Nehrđajući čelik | 1375 – 1530 (prikaz, stručni). | 2500 – 2785 (prikaz, stručni). |
| Niskolegirani čelik | ≈ 1432 | ≈ 2610 |
| Visoko legirani čelik | ≈ 1415 | ≈ 2600 |
| Alatni čelik | 1400 – 1425 (prikaz, stručni). | 2550 – 2600 |
| Konstrukcijski čelik | ≈ 1425 | ≈ 2600 |
Primijetite kako alatni čelik i konstrukcijski čelik nalaze se nešto niže od šire trake od ugljičnog čelika. Alatni čelici sadrže više ugljika i dodatne legirajuće elemente koji spuštaju talište, a strukturni stupnjevi formulirani su za zavarljivost i žilavost, a ne za izdržavanje najviših temperatura u peći.
Također je vrijedno napomenuti da unutar jedne kategorije raspon nije ravnomjerno raspoređen. I meki čelik 1020 i čelik s visokim udjelom ugljika 1095 tehnički su ugljični čelik, no ipak će se klasa s višim ugljikom stalno nalaziti prema donjem kraju vrpce, dok će se siromašnija klasa nalaziti prema gornjem kraju. Svatko tko specificira postavke peći za mješovitu seriju otpada ili zaliha trebao bi uzeti u obzir ovaj raspon umjesto pretpostavke da će jedna srednja temperatura podjednako odgovarati svakom komadu.
Kako se zapravo mjeri talište čelika?
Podaci o talištu ne dolaze iz nagađanja. Metalniurzi i laboratoriji za materijale oslanjaju se na pregršt utvrđenih tehnika kako bi odredili solidus i likvidus temperature za određeni sastav čelika.
Diferencijalna toplinska analiza
Mali uzorak se zagrijava uz inertni referentni materijal, a temperaturna razlika između njih se prati. Točka u kojoj uzorak čelika apsorbira dodatnu toplinu kako bi promijenio fazu precizno otkriva solidus i liquidus točke.
Optička pirometrija
U proizvodnim pećima, beskontaktni optički pirometri očitavaju energiju zračenja koju ispušta rastaljeni ili gotovo rastaljeni čelik za procjenu površinske temperature bez izravnog dodira sonde s metalom, što je bitno s obzirom na to koliko brzo bi tekući čelik potrošio termoelement.
Uranjajući termoparovi
Jednokratne žrtvene sonde termoparova uranjaju se izravno u rastaljeni čelik radi kratkog očitavanja. Svaka se sonda koristi jednom i odbacuje se jer se vrh uništava toplinom, ali očitanje je vrlo precizno za to pojedinačno mjerenje.
Referenca faznog dijagrama
Umjesto mjerenja fizičkog uzorka svaki put, inženjeri često konzultiraju fazni dijagram željezo-ugljik i fazne dijagrame specifične za legure, koji mapiraju kako se temperature solidusa i likvidusa mijenjaju kako se mijenja sastav, što omogućuje predviđanje ponašanja taljenja iz poznate kemije.
Proizvodne peći obično kombiniraju nekoliko ovih metoda. Kontinuirani optički pirometar može pratiti opće trendove tijekom zagrijavanja, dok periodični uronjeni termoelementi potvrđuju stvarnu temperaturu kupke u ključnim točkama odlučivanja, kao što je neposredno prije pokretanja peći.
Od peći do ingota: kako se čelik zapravo topi
Razumijevanje gdje točka topljenja dolazi u igru u proizvodnji pomaže objasniti zašto se taj broj tretira kao tako kritičan radni parametar, a ne kao pozadinska činjenica.
Elektrolučna peć (EAF)
Otpadni čelik stavlja se u posudu obloženu vatrostalnim materijalom i topi pomoću električnog luka između velikih grafitnih elektroda i punjenja. Temperature kupelji se udobno podižu iznad točke likvidusa, često u rasponu od 1600°C do 1700°C, kako bi se osiguralo potpuno taljenje i dalo vrijeme za reakcije pročišćavanja prije točenja.
Osnovna peć za kisik (BOF)
Rastaljeno željezo iz visoke peći kombinira se s otpadom i upuhuje kisikom visoke čistoće, što pokreće egzotermne reakcije koje pomažu u održavanju visokih temperatura potrebnih za održavanje tekućeg punjenja dok se ugljik i nečistoće oksidiraju.
Indukcijska peć
Uobičajene u ljevaonicama koje proizvode manje serije ili specijalne legure, indukcijske peći koriste elektromagnetska polja za izravno zagrijavanje šarže, nudeći preciznu kontrolu temperature koja je prikladna za postizanje određenog cilja pregrijavanja iznad točke likvidusa.
U svakom slučaju, ciljna temperatura kupke je postavljena sa specifičnom likvidus točkom legure kao podom, plus marginom pregrijavanja koja operateru daje radno vrijeme za izlijevanje, dodatke legure i gubitak temperature tijekom prijenosa u kalup ili kontinuirani lijevač. Premalo pregrijavanja riskira djelomično skrućivanje čelika prije nego što stigne do kalupa; previše troši energiju i može povećati trošenje vatrostalnog materijala.
Talište u odnosu na temperaturu strukturnog sloma
~1370–1540°C
Temperatura pri kojoj se čelik fizički pretvara iz krutog u tekuće. Dostizanje ove točke zahtijeva peć ili izuzetno intenzivan, trajni izvor topline.
~500–600°C
Temperaturni raspon u kojem nosivi čelik počinje gubiti dovoljno čvrstoće da više ne može sigurno podnijeti svoje predviđeno opterećenje, mnogo prije nego što je metal iole rastaljen.
Ova je razlika jedna od najnerazumljivijih točaka o ponašanju čelika. Čelična greda ne mora se rastopiti da bi pokvarila. Konstrukcijski čelik obično zadržava samo djelić svoje granice razvlačenja na sobnoj temperaturi nakon što prijeđe otprilike 500 do 600°C, zbog čega se inženjerstvo zaštite od požara usredotočuje na održavanje čelika ispod tog praga, a ne ispod njegove točke taljenja. Arhitekt ili inženjer koji projektira vatrootpornost radi s potpuno drugačijim brojem od operatera ljevaonice koji ulijeva rastaljeni čelik u kalup.
Opterećenje također mijenja sliku. Lagano opterećeni element može preživjeti više temperature od jako opterećenog prije nego što se deformira, tako da točna temperatura kvara za bilo koji konstrukcijski element ovisi o tome koliko težine nosi u odnosu na svoj nazivni kapacitet, a ne o jednom univerzalnom broju.
Ovaj jaz između točke taljenja i funkcionalnog kvara također objašnjava zašto se čelik često opisuje kao čelik koji postupno gubi čvrstoću umjesto da otkaže odjednom. Između otprilike 200°C i 300°C većina ugljičnih čelika zadržava gotovo svu svoju čvrstoću na sobnoj temperaturi. Odatle prema gore, krivulja čvrstoće se savija prema dolje ubrzanom brzinom, tako da je razlika između 500°C i 600°C mnogo važnija za proračun konstrukcije nego što bi isti jaz od sto stupnjeva blizu sobne temperature.

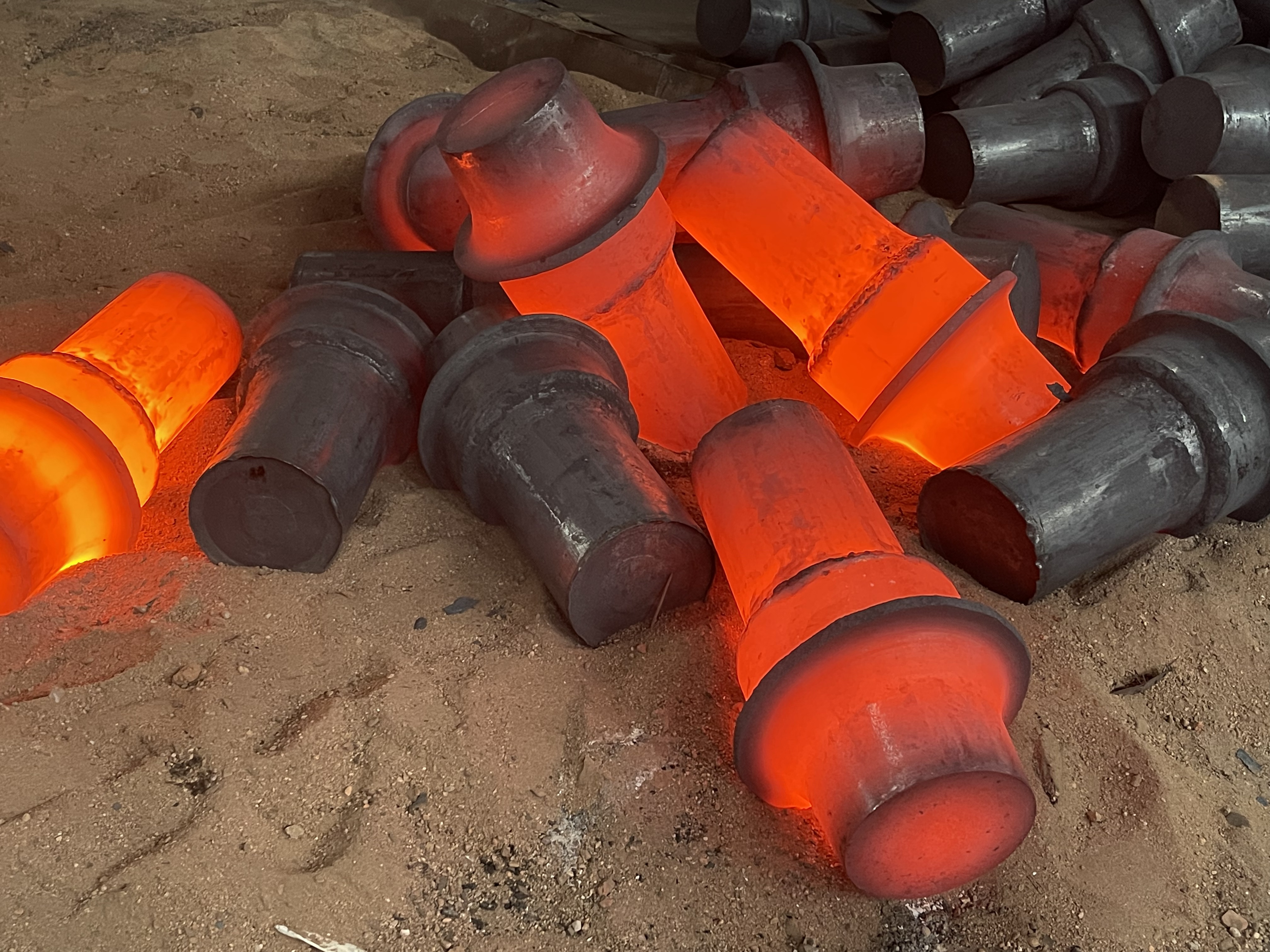

Talište čelika u kovanju i proizvodnji
Talište nije broj koji je najvažniji u kovačnici. Ono što je bitno je temperaturni prozor kovanja , traka koja udobno leži ispod raspona taljenja tako da je metal dovoljno vruć da se može preoblikovati udaranjem čekića ili prešanjem, ali nikada ne dolazi do ukapljivanja.
Zagrijavanje gredice
Čelik se zagrijava u peći prema vrućem radnom rasponu, koji se obično navodi oko 1100°C do 1250°C (otprilike 2000°F do 2300°F) za mnoge vrste ugljika i legura, znatno ispod raspona taljenja prikazanog ranije u ovom članku.
Namakanje za ujednačenu temperaturu
Izradak se drži na temperaturi dovoljno dugo da toplina ravnomjerno prodire kroz njegov poprečni presjek, izbjegavajući situaciju u kojoj je površina obradiva, ali je jezgra još uvijek relativno hladna i otporna na deformacije.
Kovanje čelika pod pritiskom
Čekići, preše ili oprema za valjanje preoblikuju omekšani, ali još uvijek čvrsti čelik u željeni oblik. Održavanje ispod točke taljenja održava strukturu zrna netaknutom i dio je razloga zašto su kovani dijelovi cijenjeni zbog čvrstoće u usporedbi s lijevanim ekvivalentima.
Kontrolirano hlađenje
Nakon oblikovanja, dio se kontrolirano hladi, ponekad uz naknadnu toplinsku obradu, kako bi se zadržala mehanička svojstva za koja je postupak kovanja osmišljen kako bi se postigla.
Razumijevanje jaza između temperature kovanja i tališta objašnjava mnogo o tome zašto je oprema za kovanje projektirana na način na koji jest. Kontrole peći, pirometri i postupci za vrijeme namakanja postoje kako bi se obradak sigurno držao unutar prozora za kovanje. Prekoračite taj prozor i pomaknite se prema rasponu taljenja, a rizik od spaljenog čelika, strukture grubog zrna i pucanja tijekom oblikovanja naglo raste. Ovo je jedan od razloga zašto iskusne trgovine podatke o talištu ne tretiraju kao radnu metu, već kao čvrsti strop kojeg se treba dobro držati podalje tijekom bilo kakvog procesa vrućeg rada.
Vruće kovanje vs hladno kovanje
Većina kovanja čelika odvija se vruće, u gore opisanom temperaturnom prozoru, jer se zagrijani čelik deformira s daleko manjom silom nego čelik na sobnoj temperaturi i rekristalizira tijekom rada, izbjegavajući nakupljanje unutarnjeg naprezanja. Hladno kovanje, nasuprot tome, oblikuje čelik na ili blizu sobne temperature, oslanjajući se na duktilnost metala, a ne na toplinu. Hladno kovanje nije izravno povezano s raspravom o talištu, ali vrijedi ga spomenuti jer je izbor između toplog i hladnog kovanja sam po sebi djelomično vođen time kako se svojstva određenog čelika mijenjaju kako se približava ili ostaje daleko od svojih toplinskih granica.
Uobičajeni nedostaci povezani s pregrijavanjem tijekom kovanja
Kada rukovatelj peći dopusti da materijal puzi preblizu rasponu taljenja, obično se pojavi nekoliko predvidljivih nedostataka. Rast zrna stvara grubu unutarnju strukturu koja smanjuje žilavost. Početno taljenje na granicama zrna, koje se ponekad naziva spaljivanjem, može trajno oštetiti materijal čak i ako se većina komada nikada vidljivo ne ukapi. Stvaranje kamenca se ubrzava kako temperatura raste, trošeći materijal i komplicirajući doradu. Rano prepoznavanje ovih znakova dio je razloga zašto kontrola temperature peći i nadzor ostaju središnji fokus u operacijama kovanja.
Talište kod zavarivanja i rezanja u usporedbi s kovanjem
Zavarivanje i toplinsko rezanje nalaze se na suprotnom kraju temperaturnog spektra od kovanja. Tamo gdje se kovanjem namjerno izbjegava područje taljenja, zavarivanje ovisi o njegovom postizanju, barem lokalno, kako bi se spojila dva komada čelika.
Tijekom elektrolučnog zavarivanja, neposredna kupka za zavarivanje obično znatno premašuje točku taljenja osnovnog čelika, budući da sam luk gori na nekoliko tisuća stupnjeva, a lokalizirano pregrijavanje pomaže u osiguravanju potpunog stapanja između osnovnog metala i dodatnog materijala. Ovo je uzak, visoko lokaliziran događaj, za razliku od topljenja u peći gdje se cjelokupno punjenje dovodi do temperature. Okolni osnovni metal na maloj udaljenosti od zavarene kupke još uvijek može biti blizu sobne temperature, što je razlog zašto zavarivanje uvodi strme toplinske gradijente i zašto je kontrola unosa topline i brzine hlađenja tako ključna za kvalitetu zavara.
Postupci toplinskog rezanja kao što su rezanje kisikom i rezanje plazmom rade na sličan način, tjerajući uski rez čelika iznad točke taljenja tako da se može izbaciti kao rastaljena troska, dok okolna ploča ostaje strukturalno nepromijenjena, osim uske zone utjecaja topline.
Kako se talište čelika uspoređuje s drugim metalima
Stavljanje čelika uz druge uobičajene industrijske metale pomaže staviti njegovo ponašanje pri taljenju u kontekst, posebno za svakoga tko bira između materijala za primjenu na visokim temperaturama.
| Metal | Talište (°C) | Talište (°F) |
|---|---|---|
| Olovo | ≈ 327 | ≈ 621 |
| Cink | ≈ 420 | ≈ 788 |
| Aluminij | ≈ 660 | ≈ 1221 |
| Bakar | ≈ 1085 | ≈ 1985 |
| Čisto željezo | ≈ 1538 | ≈ 2800 |
| Čelik (opći raspon) | 1370 – 1540 (prikaz, znanstveni). | 2500 – 2800 |
| Titanij | ≈ 1668 | ≈ 3034 |
| Volfram | ≈ 3422 | ≈ 6192 |
Čelik udobno stoji iznad aluminija i bakra, što objašnjava zašto aluminij i bakar zahtijevaju daleko manje energije u peći za topljenje i obično se koriste tamo gdje su niže temperature obrade prednost. Titan se topi na osjetno višoj temperaturi od većine vrsta čelika, a volfram se nalazi u posebnoj kategoriji, zbog čega je volfram odabran za filamente i komponente koje moraju preživjeti ekstremnu, dugotrajnu toplinu koja bi potpuno ukapila čelik.
Zanimljivo je da je talište čelika blizu čistog željeza, au većini formulacija legura nešto niže od njega. To je u skladu s općim metalurškim načelom da legiranje elementa gotovo uvijek snižava njegovu točku taljenja u odnosu na čisti osnovni metal, obrazac koji vrijedi za većinu uobičajenih sustava legura, ne samo za čelik.
Uobičajene zablude o talištu čelika
Čelik ima točno jednu točku taljenja, na isti način na koji se voda smrzava na točno nula stupnjeva Celzijusa.
StvarnostČelik je legura, pa se topi u rasponu definiranom njegovim temperaturama solidusa i likvidusa, koje se mijenjaju sa sastavom, a ne ostaju na jednom fiksnom broju.
Čelična konstrukcija postaje opasna tek kada se počne topiti.
StvarnostKonstrukcijski čelik gubi veliki udio svoje nosivosti oko 500°C do 600°C, stotinama stupnjeva ispod njegovog raspona taljenja, tako da rizik od kvara raste mnogo prije nego što metal bude bilo gdje u tekućini.
Nehrđajući čelik uvijek ima višu točku taljenja od običnog ugljičnog čelika jer je vrhunski materijal.
StvarnostDva se raspona uvelike preklapaju, a ovisno o točnim klasama koje se uspoređuju, neki ugljični čelici mogu imati višu točku taljenja od nekih nehrđajućih klasa.
Kovanje zahtijeva zagrijavanje čelika blizu njegove točke taljenja kako bi bio dovoljno mekan za oblikovanje.
StvarnostKovanje namjerno ostaje znatno ispod raspona taljenja, obično 100°C do 300°C niže, jer rad preblizu ukapljivanju oštećuje strukturu zrna i povećava rizik od pucanja.
Često postavljana pitanja
Na kojoj se temperaturi tali čelik u Celzijusu?
Većina komercijalnih vrsta čelika tali se negdje između 1370°C i 1540°C, a točna brojka ovisi o sadržaju ugljika i prisutnosti drugih legirajućih elemenata kao što su krom, nikal ili mangan.
Na kojoj se temperaturi tali čelik u Fahrenheitu?
U Fahrenheitu, isti raspon se prevodi na otprilike 2500°F do 2800°F, opet se donekle pomičući ovisno o određenom stupnju i njegovom sadržaju legure.
Razlikuje li se talište nehrđajućeg čelika od ugljičnog čelika?
Dva se raspona značajno preklapaju. Nehrđajući čelik obično pada između 1375°C i 1530°C, dok ugljični čelik obično pada između 1410°C i 1530°C, tako da je razlika između određenog nehrđajućeg čelika i određenog ugljika obično manja nego što ljudi očekuju.
Zašto konstrukcijski čelik otkaže u požaru mnogo prije nego što se otopi?
Nosivost naglo pada kada čelik prijeđe temperaturu od otprilike 500°C do 600°C, što je temperatura daleko ispod njegovog raspona taljenja. Čelik je još uvijek čvrst u toj točki, ali je izgubio previše čvrstoće da bi mogao izdržati projektirano opterećenje.
Koja je razlika između tališta i temperature kovanja?
Talište je mjesto gdje čelik postaje potpuno tekući. Temperatura kovanja niži je radni raspon, obično oko 1100°C do 1250°C za mnoge kvalitete, odabrana posebno da ostane daleko od raspona taljenja, a istovremeno čini metal dovoljno mekim za preoblikovanje.
Povisuje li ili snižava dodavanje ugljika talište čelika?
Dodavanjem ugljika snižava se talište. Veći sadržaj ugljika smanjuje raspon taljenja, što je dio razloga zašto se alatni čelici s visokim udjelom ugljika općenito tope na nešto nižim temperaturama nego blagi čelici s vrlo malo ugljika.
Zašto je talište čelika navedeno kao raspon umjesto jednim brojem?
Čelik je legura, a ne čisti element, tako da nema jednu fiksnu točku taljenja kao čisto željezo. Točne solidus i liquidus temperature mijenjaju se sa specifičnom mješavinom ugljika i legirajućih elemenata u svakom stupnju.
Koliko je vruća kupka za zavarivanje u usporedbi s talištem čelika?
Tipično zavarivanje za elektrolučno zavarivanje radi znatno iznad raspona taljenja osnovnog čelika, često oko 1600°C ili više u zoni neposrednog luka, budući da je procesu potrebno dovoljno pregrijavanja da se osigura potpuno stapanje između osnovnog metala i punila.
Mijenja li se talište čelika s tlakom ili nadmorskom visinom?
Talište se malo pomiče s tlakom u strogom termodinamičkom smislu, ali učinak je dovoljno malen u normalnim atmosferskim uvjetima da nije praktičan čimbenik za svakodnevne operacije peći, kovanja ili zavarivanja.
