Od čega je napravljena legura čelika? Vodič za sastav i kovanje

Izravan odgovor

Čelična legura je u osnovi napravljena od željeza i ugljika, ali ono što obični čelik pretvara u visokoučinkoviti legirani čelik je namjerno dodavanje jednog ili više legirajućih elemenata — kao što su krom, nikal, molibden, mangan, vanadij ili volfram — od kojih svaki doprinosi određenim mehaničkim ili kemijskim svojstvima. Otkovci od legiranog čelika , proizvedeni oblikovanjem ovog obogaćenog materijala pod visokim tlačnim silama, predstavljaju jedan od strukturno najpouzdanijih oblika obrade metala u industrijskoj proizvodnji.

Osnovni sastav čelika je željezo (Fe) obično u kombinaciji s ugljikom (C) u razinama od 0,05% do 2,0% težinski . Legirni elementi se zatim uvode u kontroliranim postocima kako bi se modificirala tvrdoća, vlačna čvrstoća, otpornost na koroziju, žilavost ili otpornost na toplinu, ovisno o primjeni. Ovaj namjerni inženjering sastava je ono što odvaja legirani čelik od običnog ugljičnog čelika - i to je ono što čini Otkovci od legiranog čelika toliko cijenjen u zahtjevnim industrijama poput nafte i plina, zrakoplovstva, automobilske industrije i teških strojeva.

Osnovni elementi koji čine legirani čelik

Razumijevanje od čega je izrađen legirani čelik zahtijeva uvid u njegove elementarne građevne blokove. Svaki element služi svrsi - nijedan se ne dodaje bez proračunatog razloga.

Željezo (Fe)

Primarni osnovni metal. Željezo čini strukturnu okosnicu. Čisto željezo je relativno mekano i duktilno, zbog čega se dodaju ugljik i drugi legirajući elementi kako bi se povećala njegova mehanička učinkovitost. Željezo obično čini 97% ili više ukupnog sastava u većini vrsta legiranih čelika.

Ugljik (C)

Najkritičniji legirajući element. Sadržaj ugljika izravno kontrolira tvrdoću i vlačnu čvrstoću. Niskolegirani čelici sadrže ugljik u rasponu od 0,15% do 0,50% . Veći sadržaj ugljika povećava tvrdoću, ali smanjuje zavarljivost i žilavost, što zahtijeva pažljivu ravnotežu u primjenama kovanja.

Krom (Cr)

Dodano u iznosima od 0,5% do 18% , krom dramatično poboljšava otpornost na koroziju i tvrdoću. Na razinama iznad 10,5% čelik postaje nehrđajući. U otkivcima od legiranog čelika za primjenu na visokim temperaturama, krom također stabilizira karbide na povišenim temperaturama, sprječavajući omekšavanje pod toplinom.

Nikal (Ni)

Nikal poboljšava žilavost, osobito na niskim temperaturama, i povećava otpornost na koroziju. Obično se koristi u količinama od 1% do 5% u konstrukcijskim legiranim čelicima. U kombinaciji s kromom, nikal stvara neke od najotpornijih legiranih čelika dostupnih za otkovke tlačnih posuda i komponente turbina.

Molibden (Mo)

Jedan od najcjenjenijih dodataka visokoučinkovitim legiranim čelicima, molibden se obično dodaje na 0,15% do 1,0% . Značajno poboljšava kaljivost, otpornost na krtost i otpornost na visoke temperature. Otkovci od legiranog čelika koji se koriste u naftnim i petrokemijskim okruženjima gotovo uvijek sadrže molibden.

mangan (Mn)

Mangan doprinosi deoksidaciji tijekom proizvodnje čelika i poboljšava prokaljivost i vlačnu čvrstoću. Neutralizira štetne učinke sumpora tako što umjesto željeznog sulfida stvara manganov sulfid. Razine se obično kreću od 0,30% do 1,80% u standardnim vrstama legiranih čelika.

Kako se klasificira legirani čelik: niskolegirani naspram visokolegirani

Nisu svi legirani čelici jednaki u sastavu ili učinku. Industrija ih dijeli u dvije široke kategorije na temelju ukupnog postotka prisutnih legirajućih elemenata. Ova klasifikacija ima izravan utjecaj na parametre kovanja, zahtjeve toplinske obrade i krajnje primjene.

Klasifikacija legiranog čelika prema ukupnom sadržaju legirajućih elemenata i tipičnim primjenama
Kategorija	Ukupni sadržaj legure	Uobičajeni legirajući elementi	Tipične primjene
Niskolegirani čelik	Manje od 8%	Kr, Mo, Ni, Mn, V	Tlačne posude, cjevovodi, konstrukcijski okovci, automobilske komponente
Visokolegirani čelik	8% ili više	Kr, Ni, Mo, W, Co	Zrakoplovstvo, plinske turbine, kemijska obrada, visokotemperaturni otkovi
Nehrđajući čelik (podskup)	Iznad 10,5% Cr minimalno	Kr, Ni, Mo	Prehrambena, pomorska, medicinska, otkovci ventila
Alatni čelik (podskup)	Varijabilne legure s visokim C	W, Mo, Cr, V	Alati za rezanje, matrice, kalupi, alati za kovanje

U industriji kovanja, niskolegirani čelici čine većinu otkivaka od legiranog čelika koji se proizvode diljem svijeta , prvenstveno zato što nude izvrsnu ravnotežu mehaničkih svojstava i isplativosti. Visokolegirani razredi rezervirani su za ekstremne uvjete rada gdje zahtjevi za performansama opravdavaju povećane troškove materijala.

Kako se proizvodi legirani čelik: od sirove rude do gotovog sastava

Proizvodnja legiranog čelika je višefazni metalurški proces koji zahtijeva preciznu kontrolu u svakom koraku. Razumijevanje ovog procesa objašnjava zašto je dosljednost sastava toliko važna kod otkovaka od legiranog čelika — čak i mala odstupanja u kemiji mogu značajno utjecati na konačna svojstva kovanog dijela.

Taljenje željezne rude i primarna proizvodnja čelika

Proces počinje u visokoj peći gdje se željezna rudača, koks i vapnenac spajaju na temperaturama iznad 1500°C . Time se proizvodi sirovo željezo — oblik željeza s visokim udjelom ugljika i nečistoća. Sirovo željezo se zatim rafinira u osnovnoj kisikovoj peći (BOF) ili elektrolučnoj peći (EAF) kako bi se smanjio sadržaj ugljika i uklonile neželjene nečistoće poput sumpora i fosfora, proizvodeći sirovi čelik.

Sekundarna metalurgija i dodavanje legirajućih elemenata

Legirni elementi dodaju se tijekom sekundarne metalurgije, često u peći s loncem. Fero-legure (željezo-krom, fero-molibden, fero-vanadij, itd.) uvode se u preciznim količinama kako bi se postigla ciljana kemija. Vakuumsko otplinjavanje može se primijeniti kako bi se smanjile razine vodika i kisika - posebno kritično za otkivke od legiranog čelika koji će biti izloženi okruženjima visokog stresa. Cijeli lonac se miješa i uzorkuje više puta kako bi se potvrdila kemijska homogenost prije lijevanja.

Kontinuirano lijevanje ili lijevanje u ingote

Tekući legirani čelik skrućuje se u gredice, bloomove, ploče ili ingote, ovisno o daljnjem procesu kovanja. Za velike otkivke od legiranog čelika — kao što su prstenasti otkivci, osovine ili tijela tlačnih posuda — lijevanje ingota često se daje prednost. Ingoti mogu težiti od nekoliko stotina kilograma do više 300 metričkih tona . Brzina skrućivanja i geometrija ingota utječu na unutarnju čvrstoću materijala, zbog čega je dizajn ingota dio procesa inženjeringa kvalitete.

Homogenizacija i kondicioniranje

Lijevani ingoti ili gredice namaču se u homogenizacijskim pećima na temperaturama koje su obično između 1100°C i 1250°C tijekom duljeg razdoblja (do 48 sati za velike poluge) kako bi se uklonila segregacija — neravnomjerna raspodjela legirajućih elemenata koja se javlja tijekom skrućivanja. O ovom koraku se ne može pregovarati za otkivke od vrhunskog legiranog čelika gdje su potrebna ujednačena svojstva u cijelom presjeku.

Po čemu se otkivci od legiranog čelika razlikuju od odljevaka ili šipki

Nakon što se legirani čelik proizvede u obliku ingota ili gredice, materijal se podvrgava kovanju — termomehaničkom procesu koji iz temelja mijenja unutarnju strukturu čelika i podiže njegova mehanička svojstva daleko iznad onoga što se može postići lijevanjem ili strojnom obradom od šipke.

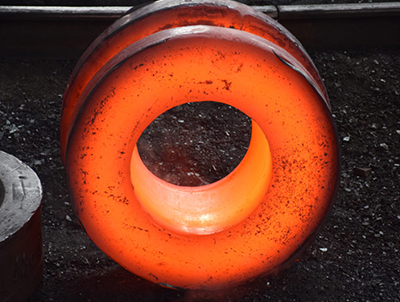

Tijekom procesa kovanja, legirani čelik se zagrijava do raspona temperature kovanja — obično između 1050°C i 1250°C — a zatim se oblikuje pomoću sile pritiska pomoću hidrauličkih preša, čekića ili opreme za valjanje prstena. Ovaj proces deformacije postiže nekoliko kritičnih rezultata:

Unutarnja poroznost i šupljine skupljanja od lijevanja su zatvorene i konsolidirane, stvarajući potpuno gust, zdrav materijal.
Struktura zrna je pročišćena i poravnata duž oblika dijela, stvarajući usmjerenu strukturu vlakana koja poboljšava čvrstoću u smjeru primarnog naprezanja.
Inkluzije i segregacijske trake se razbijaju i redistribuiraju, smanjujući njihov negativan utjecaj na vijek trajanja od zamora.
Termomehanički rad uvodi kontroliranu gustoću dislokacija u kristalnu rešetku, što doprinosi većoj granici razvlačenja.

Rezultat je taj Otkovci od legiranog čelika typically exhibit 20% to 40% higher fatigue strength u usporedbi s ekvivalentnim odljevcima od legiranog čelika istog sastava. Zbog toga su sigurnosno kritične komponente - turbinski diskovi, podvozje, tlačne prirubnice, prstenovi za bušenje - gotovo uvijek specificirani kao otkovci, a ne odljevci.

Uobičajene vrste legiranih čelika koje se koriste u otkovcima i što sadrže

Globalna industrija čelika standardizirala je stotine vrsta legiranih čelika, svaka s definiranim rasponom sastava optimiziranim za specifične karakteristike izvedbe. Sljedeći stupnjevi su među najčešće korištenim u otkovcima od legiranog čelika:

4140

AISI 4140 — krom-molibden čelik

Sastav: 0,38–0,43 % C, 0,80–1,10 % Cr, 0,15–0,25 % Mo, 0,75–1,00 % Mn . Jedan od najraširenijih legiranih čelika na globalnoj razini. Nudi izvrsnu očvrsljivost, otpornost na zamor i žilavost. Obično se kuje u osovine, zupčanike, osovine, klipnjače i spojeve alata za sektor nafte i plina. Vlačna čvrstoća nakon toplinske obrade doseže 950–1100 MPa ovisno o debljini presjeka i temperaturi kaljenja.

4340

AISI 4340 — nikal-krom-molibden čelik

Sastav: 0,38–0,43 % C, 0,70–0,90 % Cr, 0,20–0,30 % Mo, 1,65–2,00 % Ni . Poznat kao legirani čelik zrakoplovne kvalitete, 4340 pruža izvanrednu snagu i žilavost čak iu velikim poprečnim presjecima. Otkovci od legiranog čelika izrađeni od 4340 koriste se u podvozjima zrakoplova, radilicama i strukturnim komponentama oklopne kvalitete. Vlačna čvrstoća može premašiti 1400 MPa kada se odgovarajuće termički obradi.

F22

ASTM A182 F22 — legura kroma i molibdena (2,25Cr-1Mo)

Radna legura za visoke temperature koja sadrži 2,00–2,50% Cr i 0,87–1,13% Mo . Široko specificiran za otkovke tlačnih posuda i cjevovoda u petrokemijskim i rafinerijskim okruženjima. Ovaj stupanj zadržava čvrstoću i otporan je na djelovanje vodika na temperaturama do 550°C , što ga čini nezamjenjivim u prirubnicama opreme za obradu vode, tijelima ventila i reaktorskim mlaznicama.

P91

Klasa P91 — modificirani 9Cr-1Mo čelik

Sastav: 8,00–9,50 % Cr, 0,85–1,05 % Mo, 0,18–0,25 % V, 0,06–0,10 % Nb . Razvijen posebno za visokotlačnu i visokotemperaturnu paru u proizvodnji električne energije. Otkovci od legiranog čelika iz P91 koriste se u glavnim cjevovodima pare, kolektorima i tijelima ventila koji rade na temperaturama do 620°C . Dodavanje vanadija i niobija stvara fini talog karbida koji se odupire deformaciji puzanja tijekom desetljeća rada.

Toplinska obrada otkivaka od legiranog čelika: otkrivanje pravih svojstava

Sastav legiranog čelika definira njegov potencijal, ali toplinska obrada je ono što otključava i prilagođava taj potencijal za određenu primjenu. Otkovci od legiranog čelika gotovo uvijek prolaze kroz barem jednu operaciju toplinske obrade nakon kovanja, a mnogi se podvrgavaju višestrukim uzastopnim tretmanima.

Normaliziranje

Otkovak se zagrijava do temperature pribl 50°C do 70°C iznad gornje kritične temperature (Ac3) a zatim se hladi zrakom. Normaliziranje pročišćava strukturu zrna narušenu tijekom kovanja i ublažava zaostala naprezanja. Za legirane čelike normalizacijske temperature obično se nalaze između 860°C i 950°C . Ova obrada je često prvi korak prije kaljenja i popuštanja.

Kaljenje i kaljenje (Q&T)

Kaljenje uključuje zagrijavanje otkovka do temperature austenitizacije (obično 830°C do 900°C za većinu Cr-Mo legiranih čelika) i brzo hlađenje u vodi, ulju ili polimernom mediju za gašenje. Ovo proizvodi martenzitnu mikrostrukturu s vrlo visokom tvrdoćom - često iznad 50 HRC — ali i visoke krtosti. Kaljenje zatim zagrijava martenzitni otkivak na nižu temperaturu, obično između 540°C i 700°C , kako bi se smanjila lomljivost uz zadržavanje većine poboljšane čvrstoće. Konačna mehanička svojstva su visoko kontrolirana odabirom temperature kaljenja.

Žarenje

Koristi se kada je otkovku potrebna maksimalna mekoća za strojnu obradu ili kada je potrebno potpuno ukloniti unutarnje naprezanje. Potpuno žarenje uključuje sporo hlađenje peći iznad Ac3, stvarajući pretežno feritno-perlitnu mikrostrukturu. Za neke složene otkivke od legiranog čelika sa zamršenim zahtjevima za strojnu obradu, žarenje značajno smanjuje trošenje alata i vrijeme ciklusa obrade - ponekad skraćujući vrijeme obrade za 30% do 50% u usporedbi s kovanjem u kaljenom stanju.

Toplinska obrada nakon zavarivanja (PWHT)

Mnogi otkivci od legiranog čelika ugrađeni su u zavarene sklopove. Nakon zavarivanja, zona pod utjecajem topline (HAZ) sadrži otvrdnutu, lomljivu mikrostrukturu i zaostala vlačna naprezanja koja mogu dovesti do odgođenog pucanja ili neuspjeha u radu. PWHT na temperaturama obično između 600°C i 760°C za Cr-Mo legirane čelike temperira ZUT, smanjuje sadržaj vodika i snižava zaostala naprezanja na prihvatljive razine. Za otkovke tlačnih posuda, PWHT je obavezan zahtjev prema većini projektnih kodova.

Industrije koje ovise o otkovcima od legiranog čelika i zašto je sastav bitan

Odabir sastava legiranog čelika za otkivke uvijek je vođen primjenom. Različite industrije postavljaju vrlo različite zahtjeve za svoje kovane komponente, a strategija legiranja mora se točno uskladiti s okruženjem usluge.

Industrija nafte i plina

Bušaće obujmice, ventili, oprema za ušće bušotine i prirubnice cjevovoda rade u okruženjima s ekstremnim tlakom, naponskom korozijom izazvanom H2S i korozivnim tekućinama. Otkovci od legiranog čelika u ovom sektoru obično koriste vrste AISI 4130, 4140 i F22, koje sve kombiniraju odgovarajuću otpornost na koroziju s visokom granicom razvlačenja potrebnom za izdržavanje pritisaka iznad 100 MPa u primjenama dubokih bušotina.

Zrakoplovstvo i obrana

Komponente stajnog trapa, šipke pokretača i armature za strukturno pričvršćivanje zahtijevaju najveće omjere čvrstoće i težine koji se mogu postići u čeliku. AISI 4340 i njegove vakuumsko-lučno pretopljene (VAR) varijante pružaju vlačnu čvrstoću do 1800 MPa na razinama žilavosti loma kompatibilnim s dizajnom otpornim na oštećenja. Svaki gram težine ušteđen u zrakoplovu ima dugoročnu operativnu vrijednost, zbog čega se sastav legure u otkivcima od legiranog čelika za zrakoplove kontrolira prema tolerancijama daleko strožim od standardnih komercijalnih kvaliteta.

Proizvodnja električne energije

Rotori parnih turbina, vratila generatora i mlaznice tlačnih posuda u nuklearnim i termoelektranama rade kontinuirano na visokoj temperaturi i tlaku desetljećima. Otkovci od legiranog čelika u ovom sektoru koriste vrste otporne na puzanje kao što su P91, P92 i 12Cr-1Mo, gdje dodaci vanadija, niobija i volframa stvaraju mikrostrukturnu stabilnost koja sprječava promjenu dimenzija i gubitak čvrstoće 100 000 sati rad na temperaturama iznad 550°C.

Automobili i teški strojevi

Krankshafts, camshafts, connecting rods, axle shafts, and gearbox components represent the largest volume segment of the global Alloy Steel forgings market. Grades like 5140 (Cr steel) and 8620 (Ni-Cr-Mo carburizing steel) dominate here, offering a combination of surface hardness from case hardening and tough core properties from the alloy composition. Annual production of automotive alloy steel forgings exceeds 10 milijuna metričkih tona na globalnoj razini , čineći automobilsku industriju najvećim segmentom krajnje upotrebe.

Ispitivanje i provjera kvalitete otkivaka od legiranog čelika

Budući da sastav legiranog čelika izravno određuje svojstva konačnog otkovka, standardna je praksa rigorozno testiranje u više faza proizvodnje. Sljedeći testovi se rutinski izvode na otkivcima od legiranog čelika kako bi se potvrdilo da materijal zadovoljava zahtjeve specifikacije:

Kemijska analiza

Optička emisijska spektrometrija (OES) ili rendgenska fluorescencija (XRF) koristi se za provjeru kemijskog sastava svake topline legiranog čelika prije kovanja. Rezultati moraju biti unutar navedenog raspona sastava za svaki element. Za kritične primjene, analiza lonca je dopunjena analizom proizvoda uzetog iz gotovog otkovka.

Mehanička ispitivanja

Ispitivanje vlačne čvrstoće (prema ASTM E8 ili ISO 6892) mjeri granicu razvlačenja, krajnju vlačnu čvrstoću, istezanje i smanjenje površine. Charpy ispitivanje udarom (prema ASTM E23) ocjenjuje žilavost na određenim temperaturama. Ispitivanje tvrdoće (Brinell, Rockwell ili Vickers) provjerava reakciju toplinske obrade preko poprečnog presjeka kovanja.

Ultrazvučno ispitivanje (UT)

Automatizirani ili ručni UT koristi se za otkrivanje unutarnjih diskontinuiteta kao što su poroznost, pukotine ili inkluzije unutar tijela otkovka. Kriteriji prihvatljivosti definirani su standardima kao što su ASTM A388 ili EN 10228-3. Za velike otkivke od legiranog čelika koji se koriste u posudama pod tlakom ili turbinama, UT se izvodi na 100% volumena otkovka .

Ispitivanje magnetskim česticama (MT)

MT otkriva površinske i pripovršinske diskontinuitete u čelicima od feritnih legura. Otkovak je magnetiziran i fine feromagnetske čestice otkrivaju naznake pukotina na površini. Ovaj test je posebno važan za otkivke od legiranog čelika koji su strojno obrađeni, budući da strojna obrada može otkriti pukotine ispod površine ili otkriti šavove koji nisu bili vidljivi u grubo kovanom stanju.

Legirani čelik naspram običnog ugljičnog čelika u primjenama kovanja

Praktično pitanje u svakom procesu projektiranja kovanja je jesu li dodatni troškovi legirajućih elemenata opravdani u usporedbi s običnim ugljičnim čelikom. Sljedeća usporedba pruža perspektivu temeljenu na podacima:

Ključna usporedba svojstava običnog ugljičnog čelika i tipova uobičajenog legiranog čelika za kovanje
Vlasništvo	Obični ugljični čelik (1045)	Legirani čelik (4140)	Legirani čelik (4340)
Vlačna čvrstoća (Q&T)	570–700 MPa	950–1100 MPa	1200–1450 MPa
Prokaljivost	Nisko (plitko otvrdnjavanje)	Srednje-visoka	Vrlo visoko
Žilavost na niskim temperaturama	Jadno	dobro	Izvrsno
Otpornost na koroziju	Jadno	Umjereno	Umjereno
Čvrstoća na visoke temperature	Jadno above 300°C	dobro to 450°C	dobro to 450°C
Relativna cijena materijala	Najniža	1,5–2x obični karbon	2,5–4x obični ugljik

U primjenama gdje je otkivak mali, malo opterećen ili lako zamjenjiv, običan ugljični čelik može biti praktičan izbor. Međutim, za bilo koju komponentu gdje bi kvar bio katastrofalan ili gdje je smanjenje veličine odjeljka (težine) komercijalno važno, Otkovci od legiranog čelika deliver a cost-performance advantage koji brzo nadoknađuje višu cijenu materijala smanjenom težinom komponenti, produljenim životnim vijekom i manjom učestalošću održavanja.

Kako odabrati pravu vrstu legiranog čelika za vaše potrebe kovanja

Odabir ispravnog sastava legiranog čelika za projekt kovanja strukturirana je inženjerska odluka. Sljedeće faktore treba sustavno procijeniti:

Raspon radne temperature: Za sobne i umjerene temperature do 400°C dovoljni su standardni Cr-Mo stupnjevi poput 4140 ili F11. Za temperature iznad 500°C treba razmotriti modificirane stupnjeve 9Cr (P91, P92) ili austenitne nehrđajuće otkivke.
Potrebna razina čvrstoće: Odredite minimalnu granicu razvlačenja i vlačnu čvrstoću koju projekt zahtijeva. Za čvrstoću razvlačenja iznad 900 MPa, treba odabrati vrste čelika koji sadrže nikal (4340, 300M) ili legirane čelike ultravisoke čvrstoće.
Debljina profila i kaljivost: Otkivci većeg presjeka zahtijevaju veću prokaljivost kako bi se postiglo prokaljivanje. Obični legirani čelici poput 4140 mogu se potpuno očvrsnuti u dijelovima do približno 75 mm promjera ; za veće presjeke potrebne su varijante s višim sadržajem nikla ili vakuumski pretopljene.
Korozivno okruženje: Ako će kovanje biti izloženo H2S, kloridima ili kiselim sredinama, treba uzeti u obzir legirane čelike otporne na koroziju s višim sadržajem kroma ili nehrđajućeg čelika, čak i ako se osnovni mehanički zahtjevi mogu ispuniti jednostavnijom legurom.
Zahtjevi za zavarljivost: Veći sadržaj ugljika i legura općenito smanjuje zavarljivost. Ako će se kovanje od legiranog čelika zavarivati tijekom rada, vrijednost ekvivalenta ugljika (CE) ispod 0.45 obično je usmjeren na izbjegavanje pucanja izazvanog vodikom u ZUT-u bez obveznog predgrijavanja.
Udarna žilavost na niskim temperaturama: Za priobalne, arktičke ili kriogene primjene mora se navesti Charpyjeva energija udara pri minimalnoj projektiranoj temperaturi. Dodaci nikla najučinkovitiji su način održavanja žilavosti na temperaturama ispod nule u otkivcima od legiranog čelika.

Novi trendovi u sastavu legiranog čelika i tehnologiji kovanja

Područje razvoja legiranog čelika nije statično. Napori istraživanja i industrijskog razvoja nastavljaju pomicati granice onoga što sastavi legiranog čelika mogu postići, sa značajnim implikacijama za sljedeću generaciju otkovaka od legiranog čelika.

Napredni niskolegirani čelici visoke čvrstoće (AHSLA).

Ovi razredi postižu vlačnu čvrstoću iznad 1000 MPa s ukupnim sadržajem legure ispod 3%, primarno putem mikrolegirnih dodataka niobija (0,02–0,06%), titana (0,01–0,04%) i vanadija (0,05–0,15%). Mehanizam se oslanja na precipitacijsko otvrdnjavanje od finih čestica karbida i nitrida koje nastaju tijekom kontroliranog hlađenja nakon kovanja. Rezultat je kvaliteta koja kombinira snagu tradicionalnog visokolegiranog čelika sa značajno poboljšanom zavarljivošću i nižom cijenom sirovina.

Termomehanička kontrolirana obrada (TMCP) za otkivke

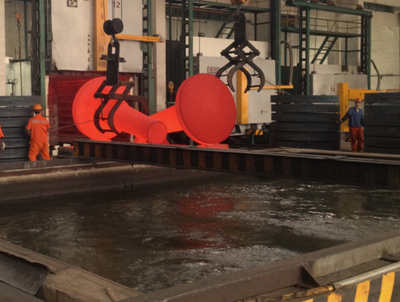

TMCP integrira deformaciju kovanja s kontroliranim hlađenjem u jednom koordiniranom nizu, zamjenjujući konvencionalne cikluse ponovnog zagrijavanja i kaljenja. Za legirane čelike, TMCP može postići niže navedene veličine zrna 10 mikrometara — daleko finiji od konvencionalno kovanog i toplinski obrađenog materijala. Finija veličina zrna istodobno poboljšava čvrstoću, žilavost i otpornost na zamor bez povećanja sadržaja legure, smanjujući potrošnju energije toplinske obrade do 25% u nekim operacijama kovanja.

Aditivna proizvodnja kao dopuna otkovcima

Iako aditivna proizvodnja (AM) ne može replicirati strukturu vlakana i gustoću otkivaka od legiranog čelika, sve se više koristi za predforme gotovo neto oblika koje se naknadno kovaju. Ovaj hibridni pristup smanjuje materijalni otpad od 60–70% omjera buy-to-fly tipično u konvencionalnom kovanju na ispod 30% za složene oblike, uz očuvanje prednosti strukturalnog integriteta procesa kovanja. Prahovi legiranog čelika za AM rastući su segment specijaliteta, sa sastavima koji blisko odražavaju utvrđene vrste kovanih legura.

Računalni dizajn legura

Alati računalne termodinamike temeljeni na CALPHAD-u sada omogućuju metalurzima da dizajniraju nove sastave legiranog čelika predviđanjem faznih dijagrama, temperatura transformacije i mikrostrukturne evolucije prije nego što se jedan kilogram čelika rastali. Ovaj pristup dramatično ubrzava razvojni ciklus za nove vrste kovanja od legiranog čelika — smanjujući vrijeme od koncepta do kvalificirane proizvodne razine od tradicionalnih 10–15 godina do samo 3–5 godina u nekim programima.

Jezik

+86-13915203580

Pošaljite povratne informacije
